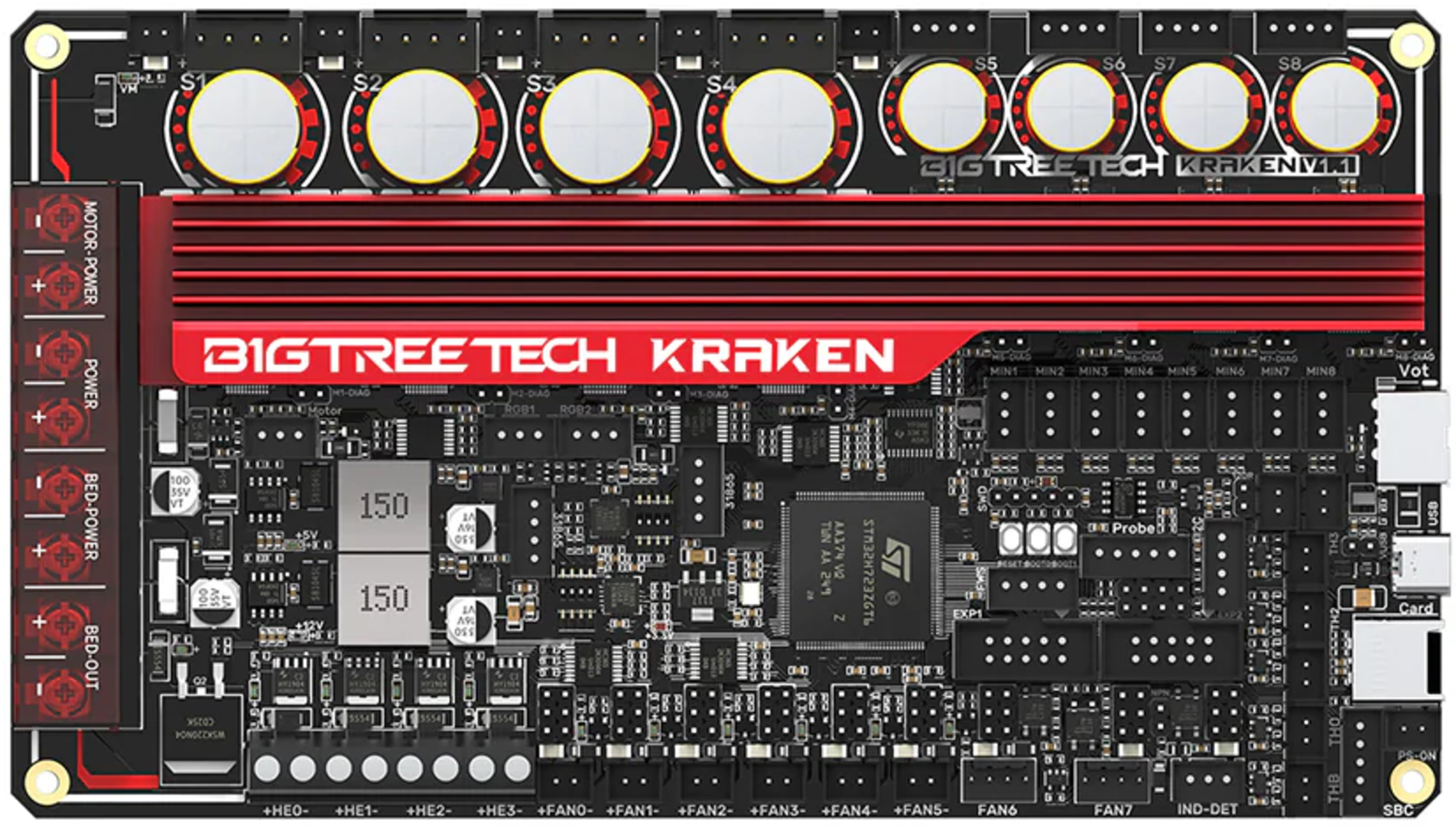

BIGTREETECH Kraken V1.0

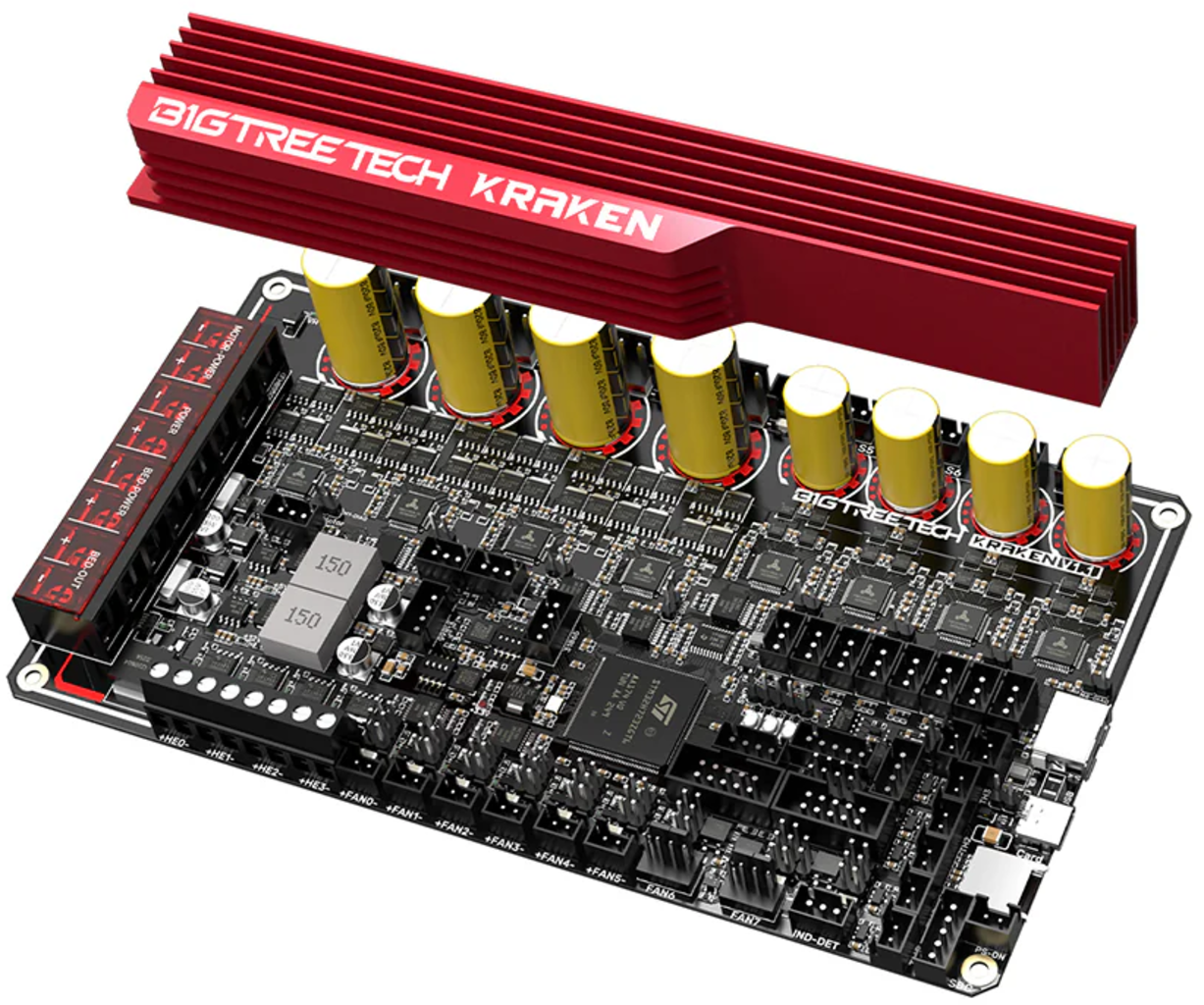

A BIGTREETECH Kraken V1.0 egy 32 bites alaplap, amelyet kifejezetten nagy kapacitású nyomtatókhoz terveztek. A Motherboard beépített nagyfeszültségű és nagyáramú léptetőmotor-meghajtóval rendelkezik, ami megkönnyíti a nagyfeszültségű meghajtókhoz való csatlakozást, és jelentősen csökkenti a ház összetettségét. A helytakarékos Kraken alaplapot ID kivitelű Heatsink-kel látták el a hatékony hőelvezetés érdekében.

STM32H723ZGT6 mikrokontroller a nagyobb teljesítményért

A villámgyors, Marlin-, Klipper- és RRF-kompatibilis STM32H723ZGT6 mikrokontrollerrel jelentősen növelheti 3D-nyomtatója teljesítményét.

⇒ 550 MHz-es 32 bites főfrekvenciájú, High-Performance-Core ARM Cortex-M7 processzor

Széles körű kompatibilitás a könnyed vezérléshez

A Kraken alaplap 8 TMC2160 vezérlővel rendelkezik. Mivel ezek széles, 24V-60V-os feszültségtartományt támogatnak, nemcsak a zökkenőmentes kompatibilitás garantált, hanem a nagyméretű 3D-nyomtató teljesítménye és hatékonysága is jelentősen megnő. Ugyanakkor 52%-kal csökken a hőtermelés, ami azt jelenti, hogy az egyes alkatrészek hosszabb élettartamúak és nagy terhelést is kibírnak.

Két nyomtatófej egyidejű működése

A speciális csatlakozókkal ellátott, nagy teljesítményű H723-as chip lehetővé teszi két nyomtatófej egyidejű működését. Ez lehetővé teszi, hogy mindkét nyomtatófej zökkenőmentesen végezze a feladatát, és maximalizálja a 3D-nyomtató általános hatékonyságát anélkül, hogy a minőség rovására menne.

A két CAN-interfésznek köszönhetően mindkét nyomtatófej egyidejűleg csatlakoztatható az EBB (Extruder Breakout Board) kártyához, így sokoldalú 3D-nyomtatási konfigurációkat tesz lehetővé.

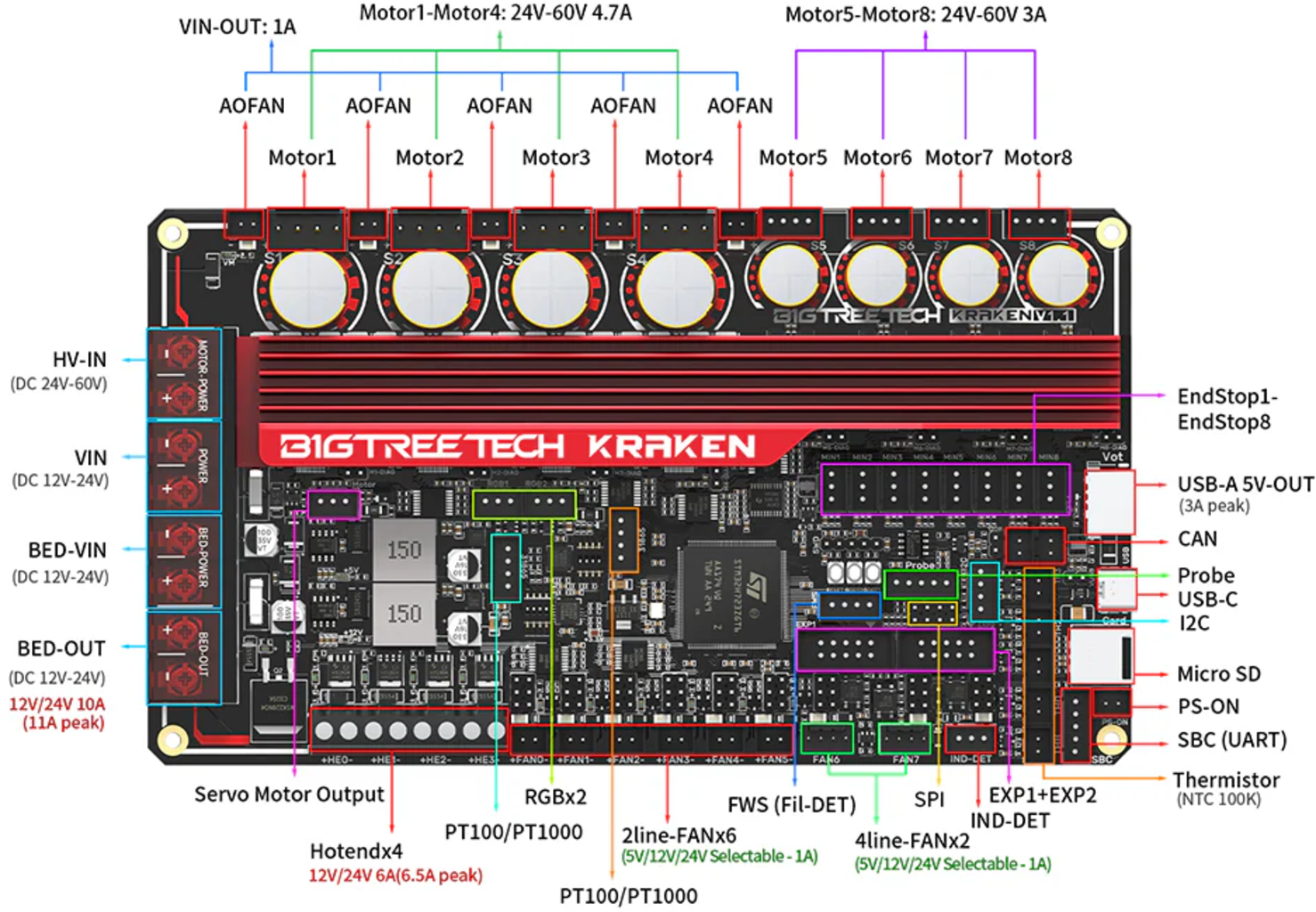

Változatos csatlakoztathatóság

Az alaplap a nagyobb rugalmasság érdekében külső Single Board Computer-hez (SBC), például BTT PI és Raspberry Pi, csatlakoztatható. A tápegységhez külön interfész kínál további könnyebbséget.

Támogatja a pontos hőmérséklet-szabályozást

A precíz hőmérséklet-szabályozáshoz a Kraken alaplap két MAX31865 csatornát és két PT100/PT1000 ellenállással ellátott csatornát támogat.

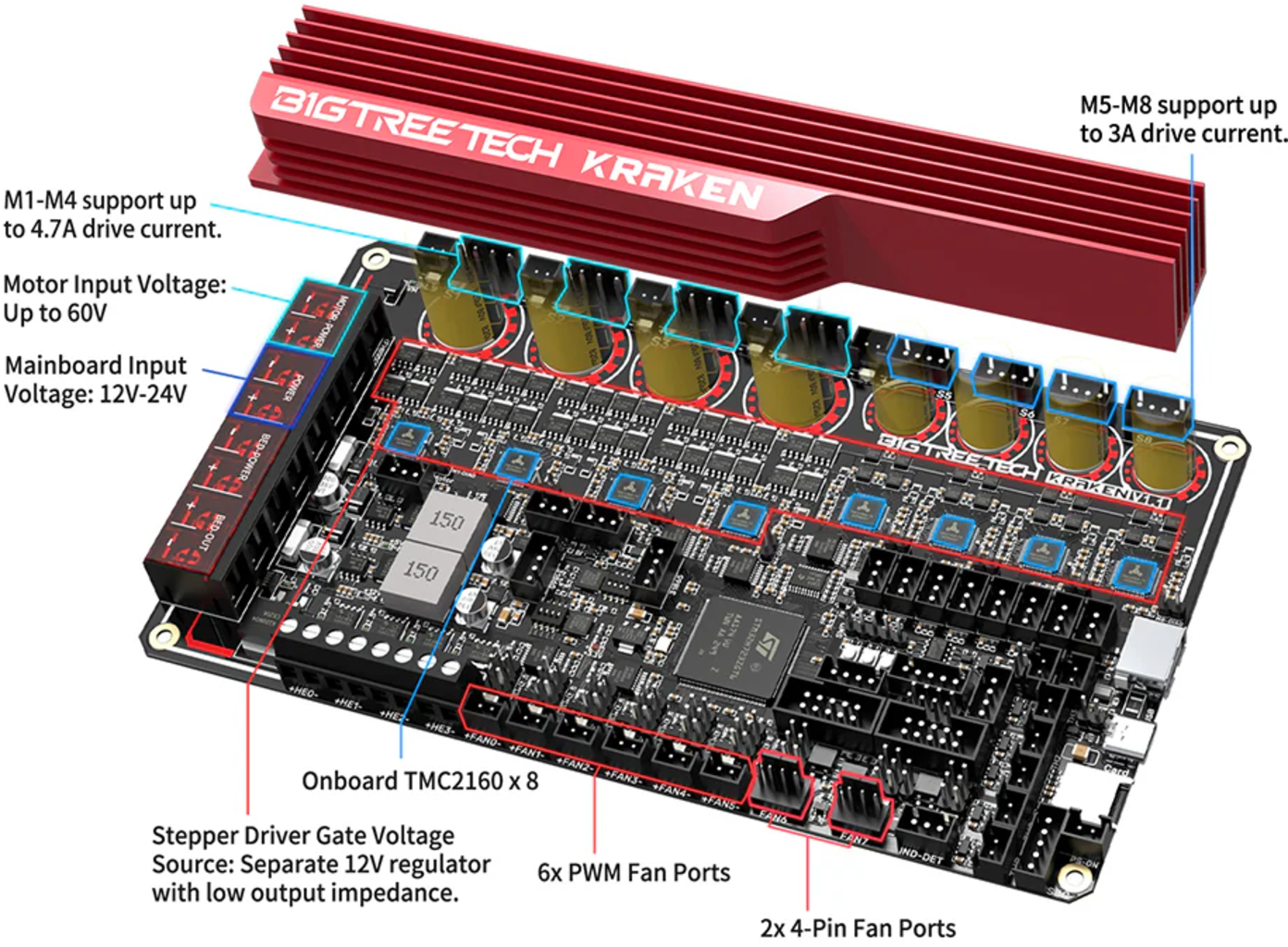

High Current Output

A Kraken M1-M4 aljzatokkal rendelkezik akár 8A kimenethez és M5-M8 aljzatokkal akár 3A kimenethez. Így a nagy teljesítményű motorok kompatibilitása optimálisan kombinálható a jobb vezérléssel.

Két JST aljzat CAN-támogatással

A CAN-modul stabil és megbízható adatátvitelt és két EBB SB2240/2209 CAN-Boards egyszerű csatlakoztatását biztosítja. Ez lehetővé teszi akár egy StealthBurner, akár más CAN eszközök bővítését további funkciókhoz.

Teljeskörű Motherboard-védelem

► eFuse Auto-Grade Circuit Shield-del

Az eFuse áramkör megvédi az alaplapot az esetleges károsodástól, és hosszú távú megbízhatóságot biztosít a hosszabb használat során. A túlterhelés esetén történő gyors kikapcsolással és önvisszaállítással az eFuse karbantartásmentes védelmet biztosít, amely megfelel a legmagasabb biztonsági előírásoknak.

Tulajdonságok: Gyorsabb kikapcsolás túlterhelés esetén, önvisszaállító védelem, működés kis áramokon, túláramvédelem, rövidzárlatvédelem, fordított áramvédelem, túlfeszültségvédelem, fordított polaritásvédelem

► Thermistor Leakage Protection:

Kiegészítő termisztorvédő áramkörök megakadályozzák a vezérlőchip károsodását és biztosítják a hibamentes működést.

► 4 x 820uF/80V + 4 x 560 uF/80V a stabil kimeneti teljesítmény érdekében.

GITHUB

Tartalom:

• 1 x BTT Kraken
• 1 x Packaging Box
• 1 x USB-C Cable
• 1 x DIY Crimp Terminal Set
• 1 x Jumper Set
• 1 x BTT Black Duck
• 1 x BTT X Klipper sticker
• 1 x BTT Sticker

Technikai specifikációk:
