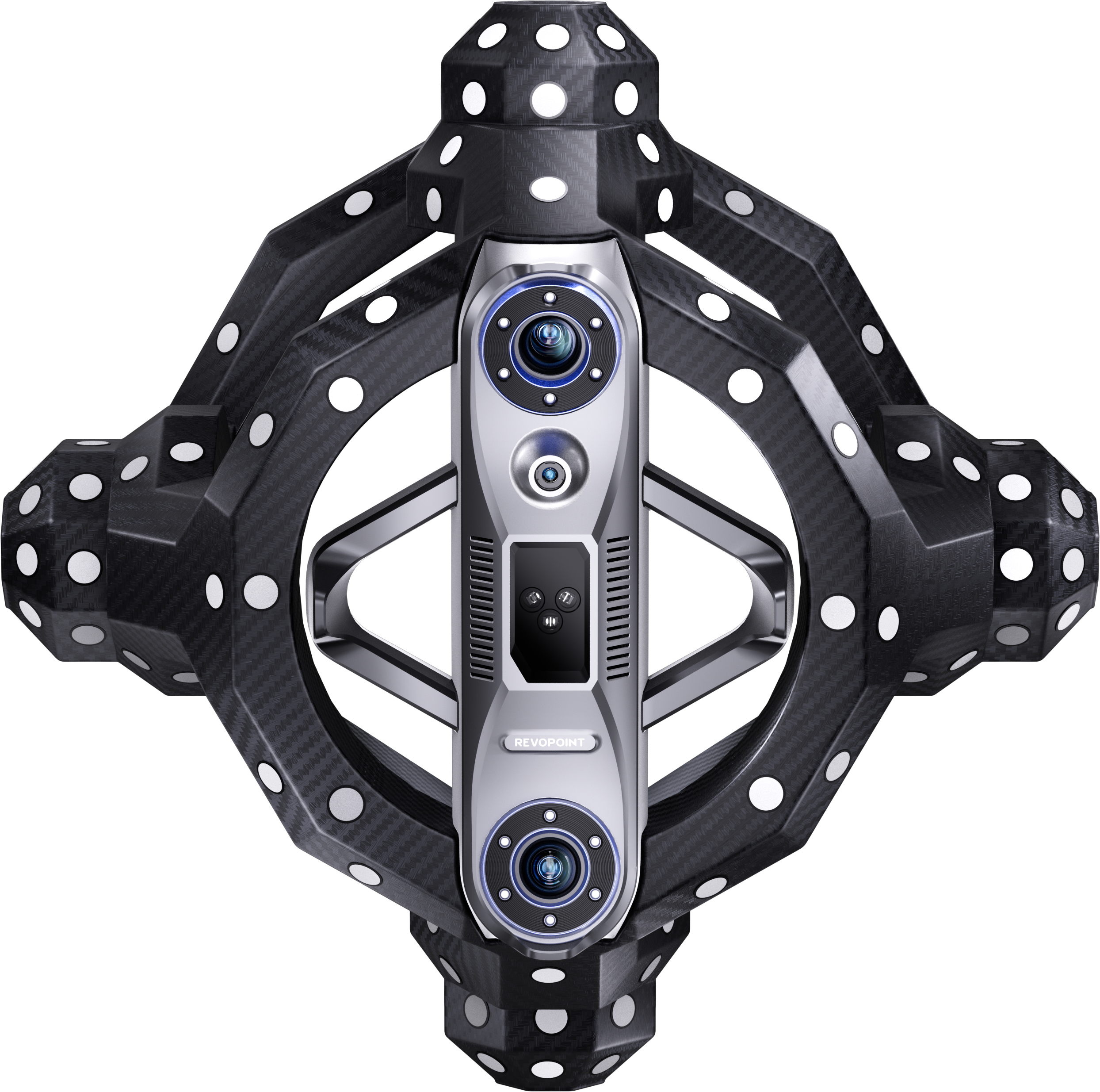

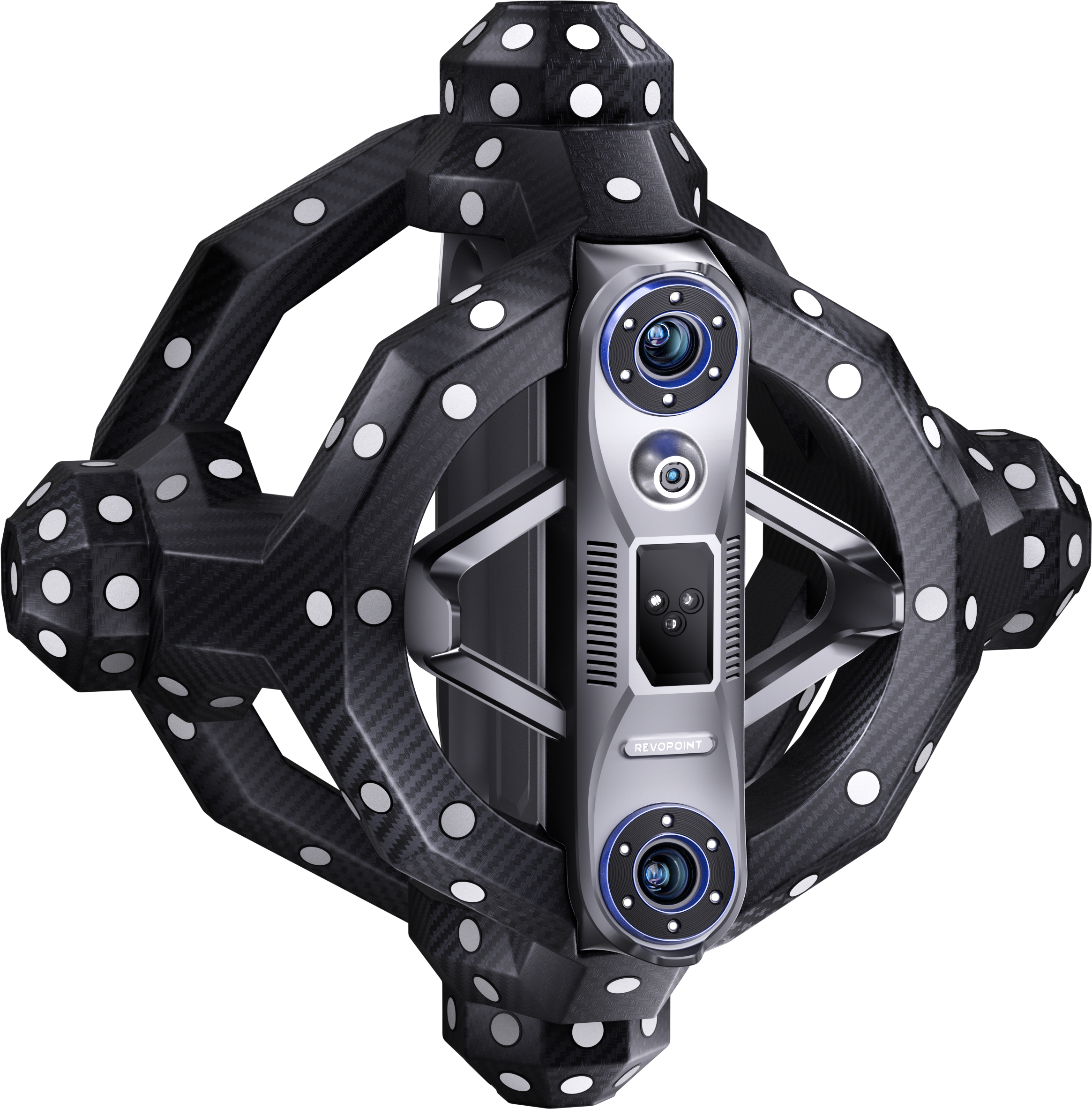

Revopoint Trackit

A Revopoint3D Trackit nemcsak precíz munkát biztosít, hanem intelligensen integrálódik is – az automatikus kalibrálástól kezdve a robotbeállításokba való zökkenőmentes integrációig. Akár manuális módban, akár optikai Tracking használatával a Trackit stabil, megismételhető eredményeket biztosít – hatékony, rugalmas és iparilag életképes!

Legmagasabb szkennelési minőség a Dual-lézeres rögzítésnek köszönhetően

A 2 kék lézeres üzemmódnak köszönhetően a Trackit bármilyen felülethez és geometriához alkalmazkodik:

► 30 keresztvonalas mód: Gyors és átfogó szkenneléshez – még sötét vagy fényvisszaverő anyagokon is.

► Egyvonalas mód : Megbízhatóan rögzíti a mély részleteket, például furatokat, fogaskerekeket, réseket és bemélyedéseket.

Rugalmas szkennelés, bázisállomással vagy anélkül

A Trackit 2 rugalmas működési módot kínál:

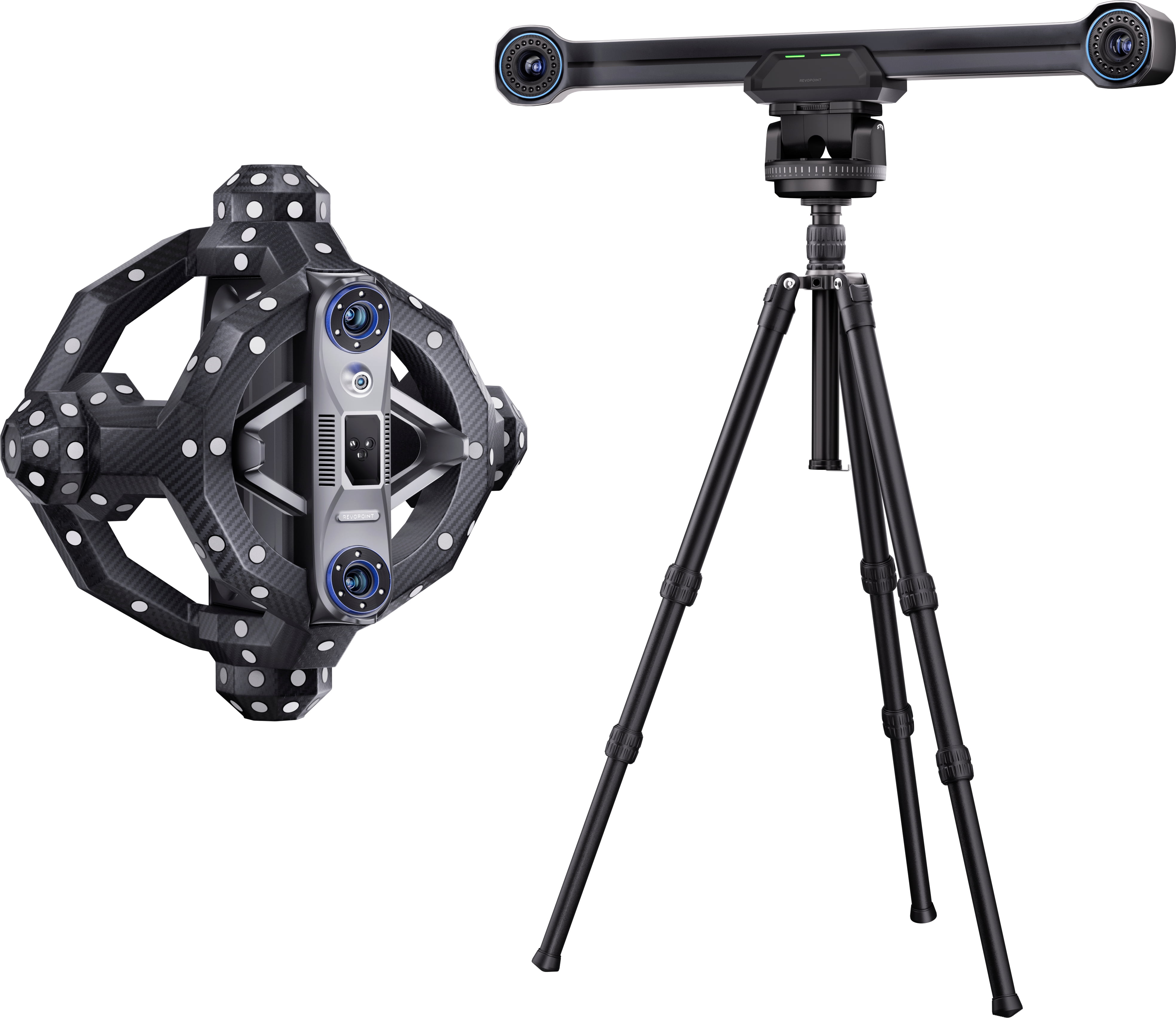

► Optikai Tracking duál-kamerás Tracking állomással – ideális nagy tárgyakhoz

► Önálló kézi működtetés – nehezen elérhető vagy beltéri területekre, ahol a bázisállomás nem látja az objektumot

Marker nélküli adatgyűjtés és moduláris kialakítás nagy objektumokhoz

A pontos, valós idejű lokalizáció kiküszöböli a Targetek szükségességét.
A Trackit teljes egészében markermentes, és lehetővé teszi a 10 mm és 6 m közötti tárgyak zökkenőmentes 3D szkennelését.

A bázisállomás lépésről lépésre mozgatható a tárgy körül az úgynevezett leapfrogging segítségével – a horgonyblokk-rendszer biztosítja a precíz Frame-összekapcsolást és a teljes felület lefedettségét.

• Maximális Tracking terület: 3260 x 2845 mm (4 m távolságból)
• Mérési sebesség: akár 1,5 millió pont/másodperc
• Működési távolság: 1,5 – 4 m
• Kábelhossz: 6 m

Automatikus Gimbal kalibrálás

A Trackit egy intelligens, duál tengelyes Gimbal rendszert használ a teljesen automatikus kalibráláshoz. Ez időt takarít meg, csökkenti a kezelői hibákat, és biztosítja a következetesen pontos mérési eredményeket – még akkor is, ha több felvételt készít különböző perspektívákból.

Bővített funkcionalitás textúra-rögzítéssel

Az integrált nagy felbontású RGB kamera valósághű textúrákat rögzít, ideális vizualizáláshoz vagy további elemzéshez a Revo Measure segítségével (pl. méretadatokat tartalmazó ellenőrzési jelentésekhez).

Robotikus interfészen keresztül automatizálható

Egy együttműködő robotkarral (6 tengelyes) kombinálva a Trackit teljesen automatizált szkennelő rendszerként működtethető:

• Tárgy átmérője: akár 0,5 m
• Volumetrikus pontosság: akár 0,05 mm
• Alkalmazás: komplex geometriák automatizált pontfelhő-felvétele

Integrált hőmérséklet-felügyelet

Több, nagy érzékenységű szenzor folyamatosan figyeli a Scanner és a Tracker hőmérsékletét, megakadályozva a hőeltolódást és biztosítva az állandóan magas pontosságot.

További jellemzők:

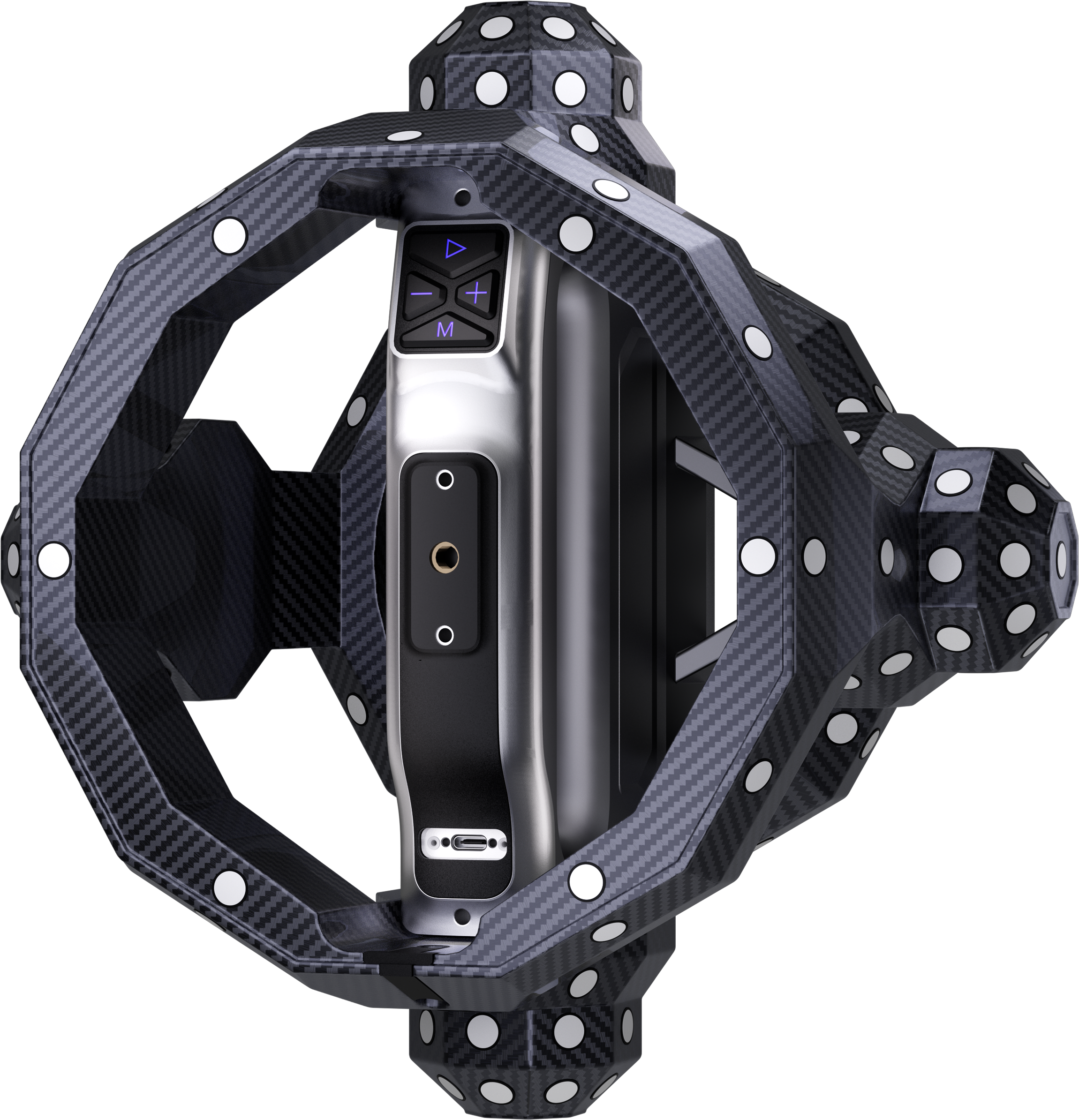

• Robusztus házkialakítás karbonerősítésű kerettel

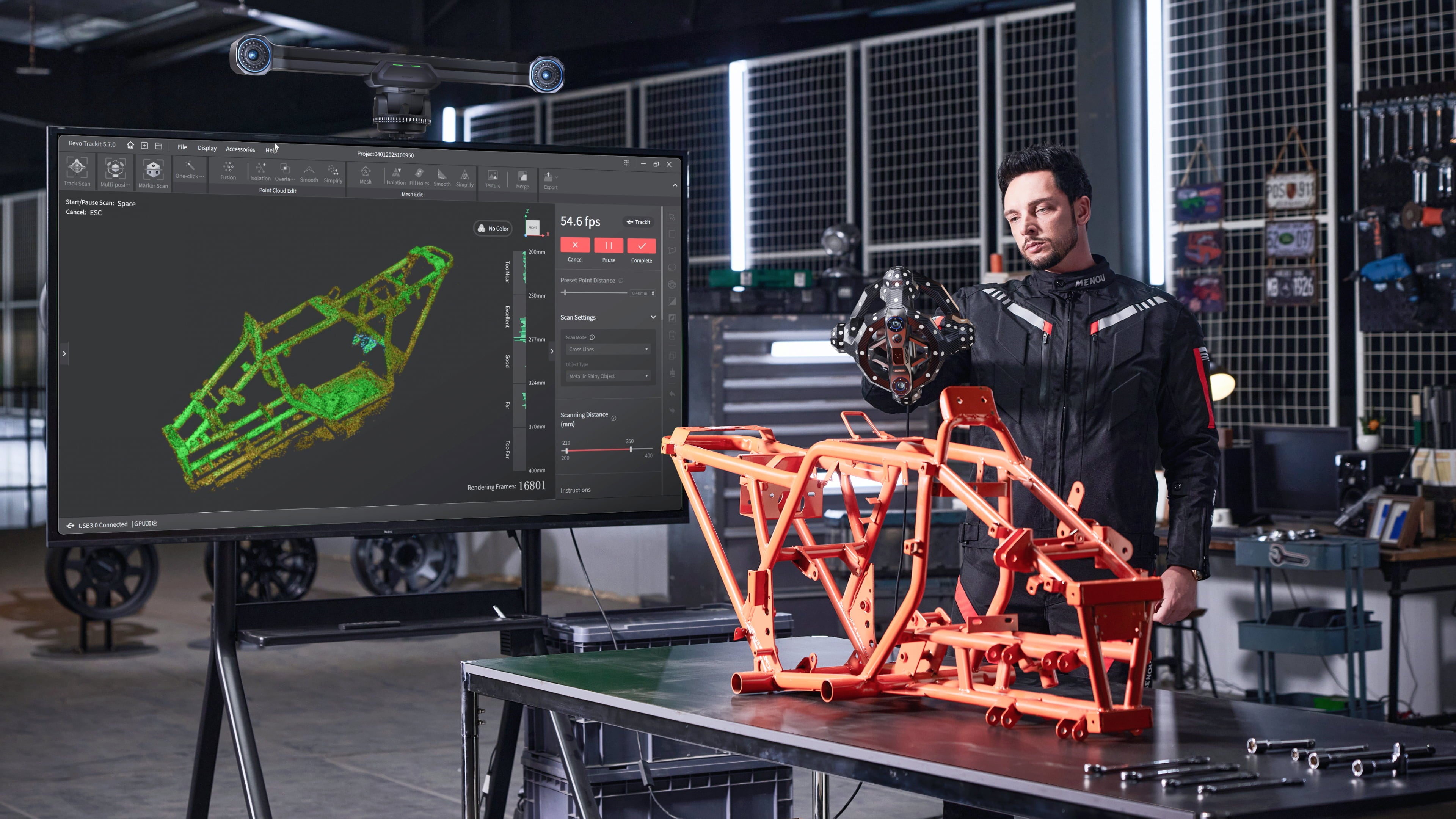

• Ingyenes Revo Trackit szoftver valós idejű pontfelhő-monitorozással és fejlett szkennelési paraméterekkel az optimális vezérlés érdekében.

A csomag tartalma:

• 1 x Scanner
• 1 x Tracker
• 1 x Scanner automatikus kalibrálási egység (Dual-tengely-Gimbal)
• 1 x Tracker automatikus kalibrálási egység (Dual-tengely-Gimbal)
• 1 x Tracker Stativ
• 1 x Kalibrálótábla
• 1 x Kalibráló rúd
• 1 x Állvány a kalibrálótáblához
• 1 x Állvány a szkennerhez
• 1 x Hálózati adapter
• 1 x PC kábel (kék)
• 1 x Scanner kábel (fekete)
• 1 x Scanner-Gimbal kábel (arany)
• 1 x Tracker-Gimbal kábel (arany)
• Kábelkötegelők
• 20 x Mágneses marker/jelölő
• 8 x Mágneses rögzítő blokk
• 1 x Pozicionáló párna
• 1 x Scanner adapter
• 1 x USB-Stick

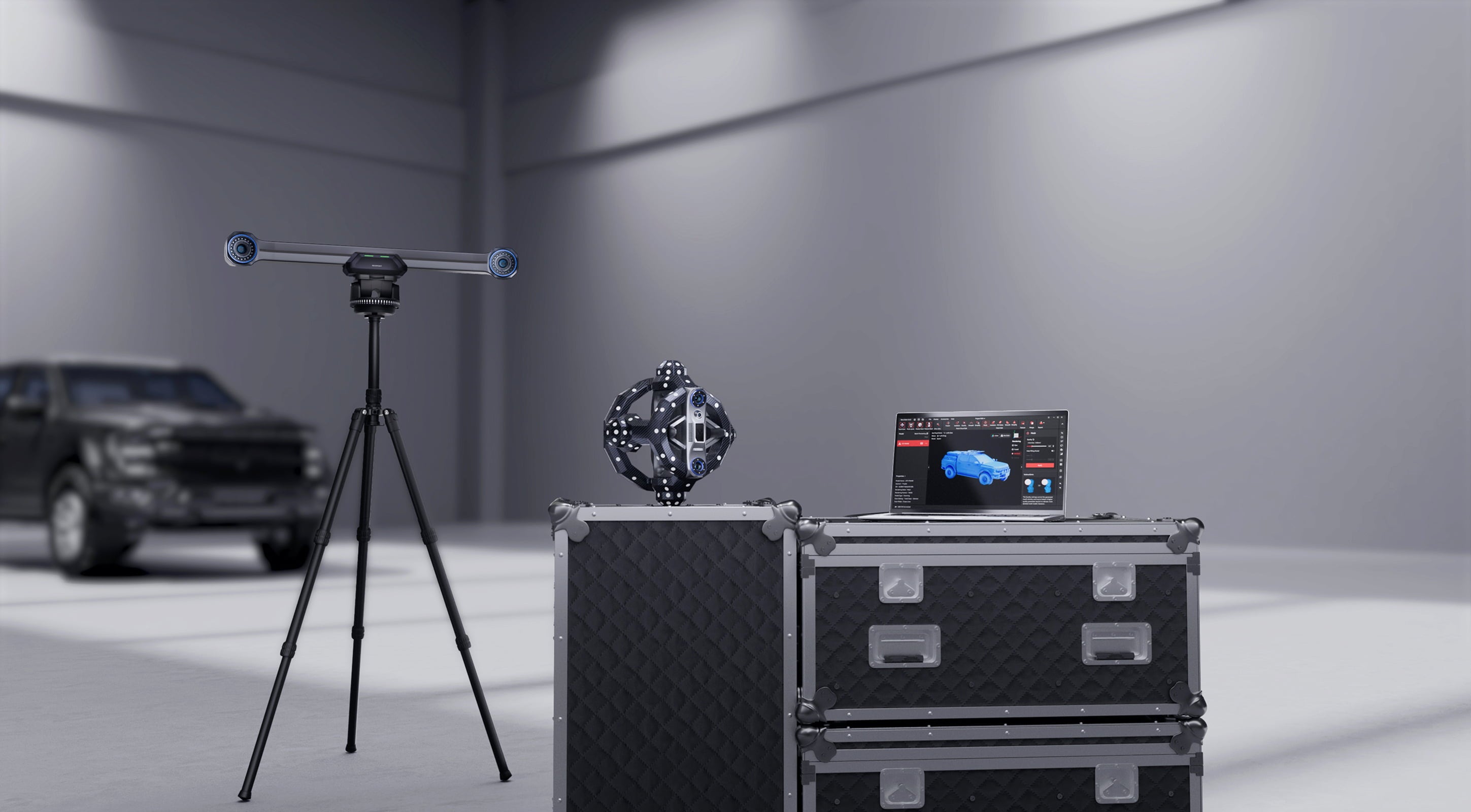

• 1 x Szállító bőrönd kerekekkel a Tracker számára
• 1 x Szállító bőrönd kerekekkel a Scanner számára

Műszaki adatok:

► Scanner:

► Trackit:
