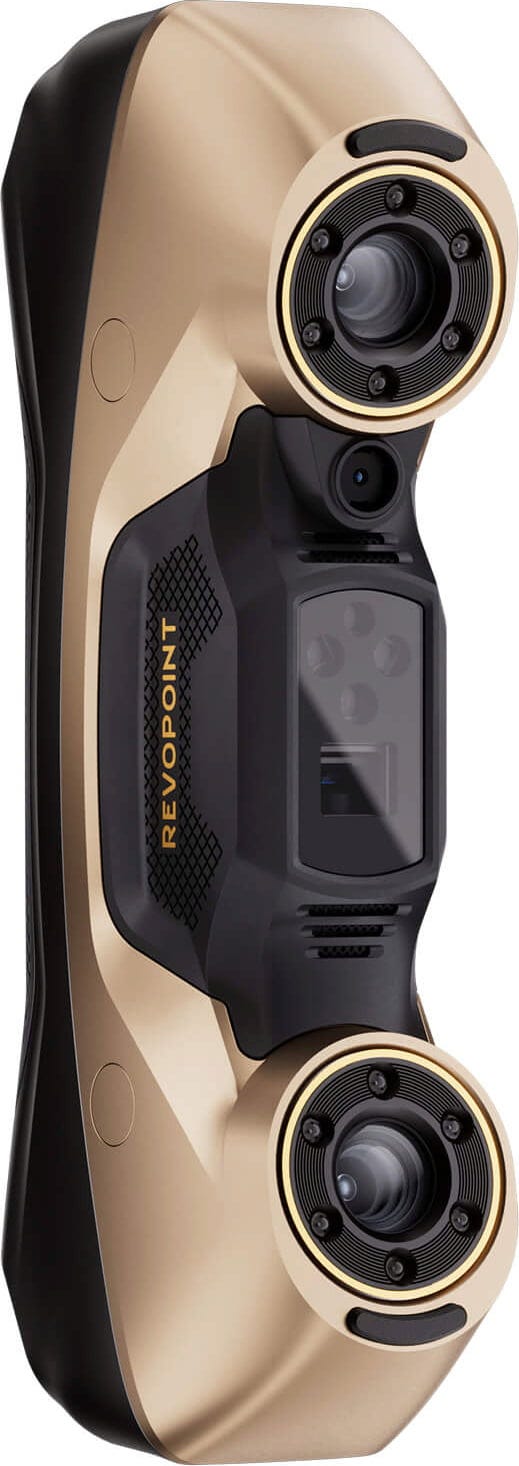

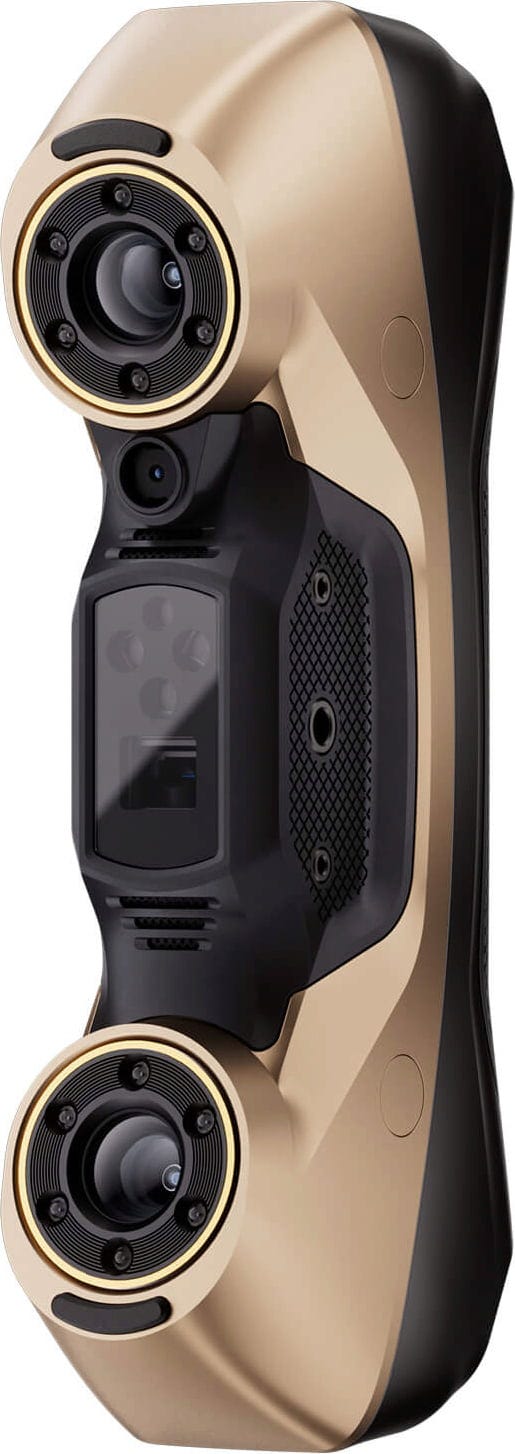

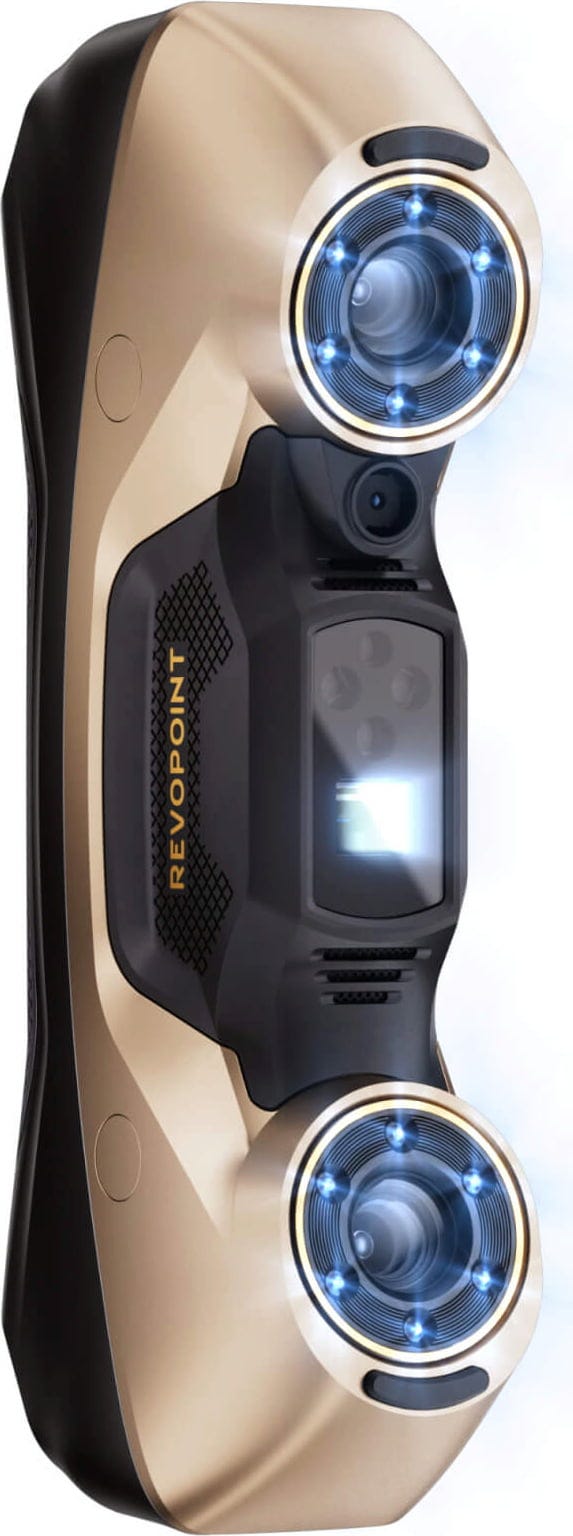

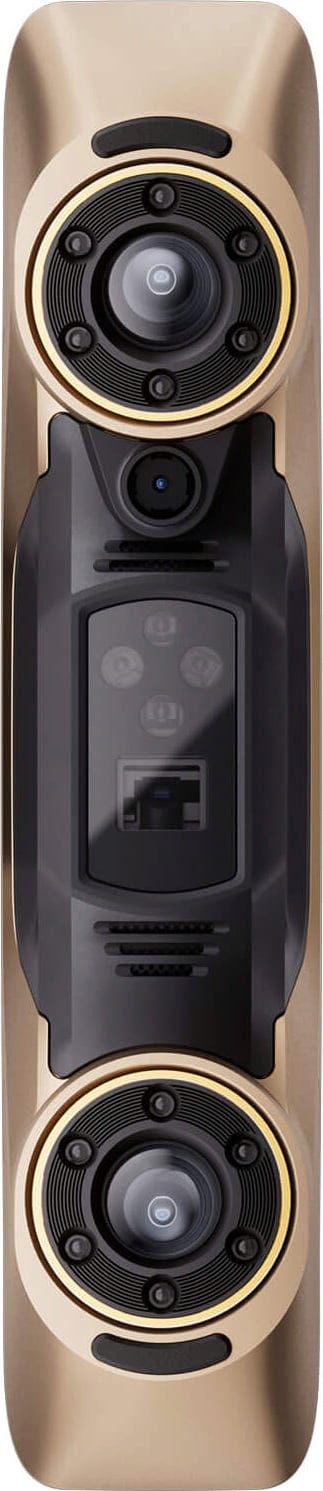

Revopoint MetroY Ultra, Standard Edition

A Revopoint MetroY Ultra egy nagy teljesítményű ipari 3D szkenner, amelyet kifejezetten precíz mérésekhez, Reverse Engineering folyamatokhoz és minőségellenőrzéshez fejlesztettek ki. A legmodernebb lézer és Structured-Light technológiával extrém pontos 3D adatokat szolgáltat még bonyolult geometriák és igényes felületek esetén is.

A MetroY, MetroY Pro és MetroY Ultra közötti fő különbségek:

5 szkennelési mód a maximális rugalmasságért

A MetroY Ultra 5 speciális szkennelési módot kínál, hogy minden alkalmazást optimálisan lefedjen:

• 34 keresztezett lézervonal: Gyors rögzítés akár fényes, sötét vagy lapos felületekről is, akár 3 millió pont/másodperc sebességgel.

• 15 párhuzamos lézervonal: A legfinomabb részletek, élek és összetett struktúrák precíz rögzítése.

• Egyetlen vonal: Ideális mély furatokhoz, résekhez és nehezen hozzáférhető területekhez.

• Auto Turntable Mode: Automatizált szkennelés forgótányérral a rendkívül precíz, reprodukálható eredményekért egyetlen gombnyomásra.

• Structured Light Mode: Marker nélküli szkennelés akár 7 millió pont/másodperc sebességgel a különösen gyors adatrögzítésért.

► Figyelem: Az arc szkennelése egyik módban sem ajánlott, mivel a közvetlen lézersugárzás kockázatot jelenthet a szemekre. Más testrészek az ajánlott munkatávolság betartásával biztonságosan szkennelhetők. A támogatás érdekében a szoftver a szkennelési folyamat során valós idejű távolságkijelzőt mutat, így mindig a biztonságos zónában dolgozhat.

Legmagasabb precizitás ipari alkalmazásokhoz

0,015 + 0,04 mm x L (m) volumetrikus pontossággal a szkenner még a komplex geometriákat is a legnagyobb részletességgel rögzíti. Az akár 90 fps magas szkennelési sebesség gyors és egyben precíz munkafolyamatokat tesz lehetővé.

CMM Edition az ellenőrzött mérési eredményekért (CSAK a CMM Edition esetében)

A CMM Edition beépített CMM-validálása megbízható mérési adatokat biztosít közvetlenül a helyszínen. A minősített szénszálas kalibrálólappal kombinálva a szkennelések automatikusan összehasonlításra kerülnek a referenciaadatokkal a pontosság ellenőrzése érdekében. A PTB-tanúsítvánnyal rendelkező algoritmusoknak köszönhetően a szoftver precíz, szabványoknak megfelelő mérési eredményeket szolgáltat a minőségbiztosítás és az ipari ellenőrzési folyamatok számára.

Szkennelés előkészítés nélkül

Még az igényes felületek is gond nélkül rögzíthetők: A Revopoint MetroY Ultra sötét vagy fényvisszaverő anyagokat is szkennel szkenner spray nélkül, ami jelentősen leegyszerűsíti és felgyorsítja a munkafolyamatot.

Vezeték nélküli munkavégzés és Live-Feedback

Wi-Fi 6 kapcsolaton keresztül a szkenneléseket valós időben továbbíthatja, és közvetlenül a készülékén követheti. A Live-Feedback segítségével azonnal felismerheti a hiányzó területeket vagy a holttereket, és optimalizálhatja az adatrögzítést a szkennelési folyamat során.

Megbízható kültéren is

A nagy teljesítményű lézertechnológiának köszönhetően a szkenner még erős napsugárzás mellett is, akár 100 000 luxig megbízhatóan működik. A mellékelt akkumulátor akár 2,5 óra vezeték nélküli szkennelést tesz lehetővé (a Battery Grip használata esetén).

Precíz kalibrálás az állandó eredményekért

A beépített kalibráló rendszer a fotolitográfiai kalibrálólappal tartósan stabil és reprodukálható mérési eredményeket biztosít.

Valósághű textúrák és Scan-to-CAD Workflows

A beépített HD RGB kamera részletgazdag színtextúrákat rögzít a valósághű 3D modellekhez. A Revo Measure és a Revo Design szoftverekkel kombinálva a szkennelési adatok közvetlenül tovább feldolgozhatók – a Mesh szerkesztéstől a parametrikus modellezésen át a Scan-to-CAD alkalmazásokig.

A Revopoint MetroY Ultra jellemzőinek áttekintése:

• ipari 3D szkenner 5 szkennelési móddal: 34 keresztezett lézervonal, 15 párhuzamos lézervonal, egyetlen lézervonal, Auto Turntable mód, Structured Light mód
• akár 7 millió pont/másodperc és 90 fps szkennelési sebesség
• 0,015 + 0,04 mm x L (m) volumetrikus pontosság
• CMM-validálás tanúsított kalibrálólappal (csak a CMM Edition esetében)
• Nincs szükség szkenner spray-re
• Wi-Fi 6 a vezeték nélküli szkenneléshez és Live-Feedback
• Használható erős napsugárzás esetén is (100 000 luxig)
• Akkumulátoros működés akár 2,5 órán át
• HD RGB kamera a valósághű textúrákért
• Scan-to-CAD munkafolyamatok a Revo szoftverrel
• Ideális Reverse Engineering folyamatokhoz, minőségbiztosításhoz és ipari alkalmazásokhoz

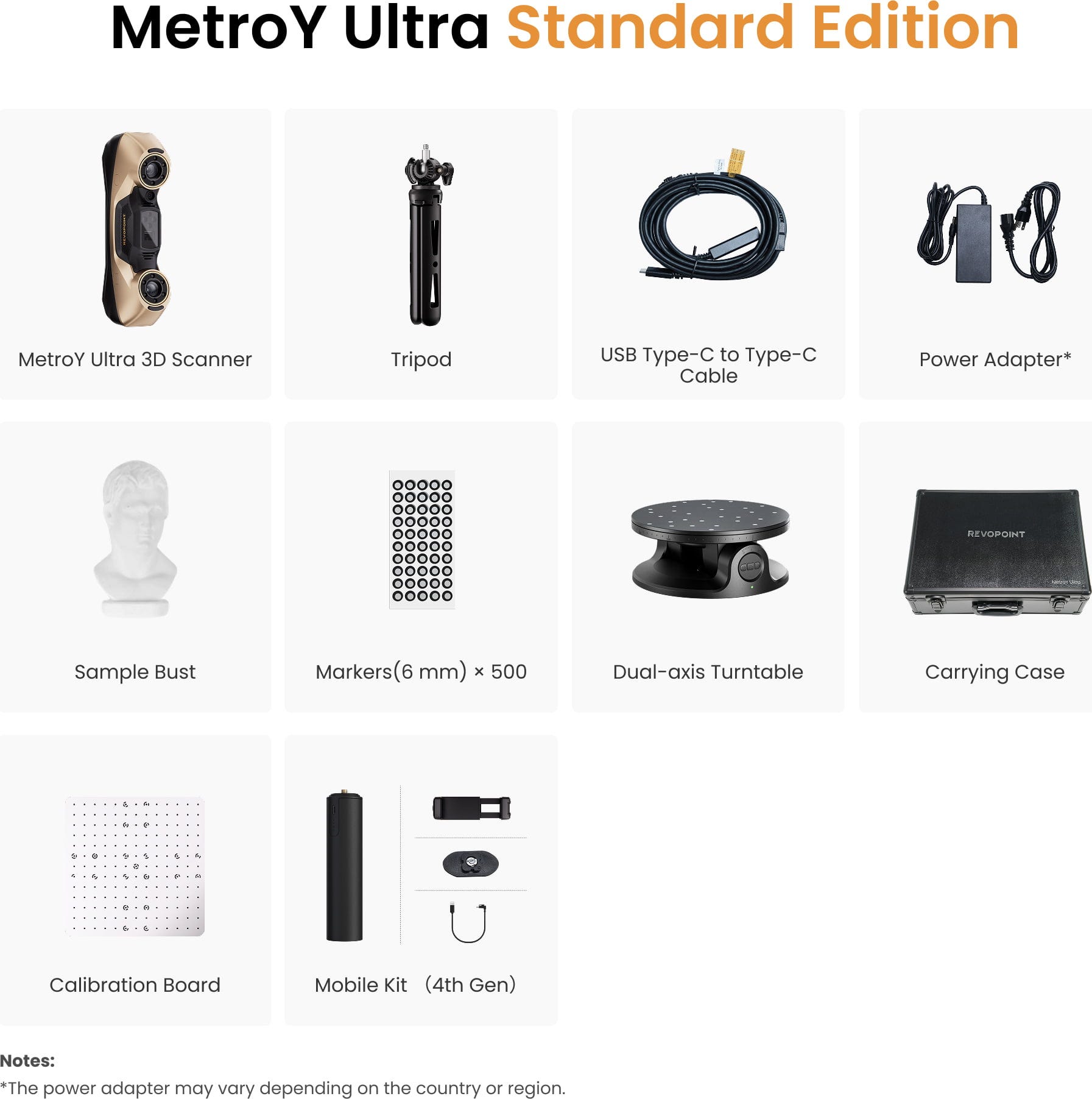

A csomag tartalma:

► Standard Edition:

• 1 x MetroY Ultra 3D Scanner
• 1 x Tripod
• 1 x USB Type-C – Type-C kábel
• 1 x Hálózati adapter
• 500 x Marker, 6 mm
• 1 x Dual-axis Turntable
• 1 x Hordozótáska
• 1 x Kalibrációs tábla
• Mobile Kit (4th Gen)
• Mellszobor

► CMM Edition:

• 1 x MetroY Ultra 3D Scanner
• 1 x Tripod
• 1 x USB Type-C – Type-C kábel
• 1 x Hálózati adapter
• 500 x Marker, 6 mm
• 1 x Dual-axis Turntable
• 1 x Hordozótáska
• 1 x Kalibrációs tábla
• Mobile Kit (4th Gen)
• Mellszobor
• 1 x Ball Plate
• 1 x Revo Measure Software (1 éves licenc)

Műszaki specifikációk Revopoint MetroY Ultra:

Összehasonlítás MetroY Pro vs MetroX Pro vs MetroY Ultra:
