BIGTREETECH KMS PCB Kit

A BTT KMS PCB Kit egy nagy teljesítményű, moduláris vezérlőkészlet Multi-Color nyomtatási rendszerekhez. A KMS és a Happy Hare Open-Source projektekkel együttműködve kifejlesztett készlet zökkenőmentes Plug-and-Play integrációt tesz lehetővé a meglévő Multi-Material rendszerekbe – beleértve a Happy Hare V3 és Type-B rendszereket is.

Nagy pontosságú vezérlés STM32G0B1RET6 segítségével

Az integrált STM32G0B1RET6 32 bites mikrovezérlő 64 MHz-en működik, és a következőket biztosítja:

• Rendkívül precíz színváltások és anyagátmenetek
• Gyors valós idejű reakcióidő
• Magas üzembiztonság
• Az összes csatlakoztatott modul stabil szinkronizációja

Ez teljes kontrollt biztosít a Multi-Color egység felett.

Moduláris Plug-and-Print design

A készlet moduláris rendszert használ, így teljes rugalmasságot biztosít. Minden modult úgy terveztek, hogy könnyen csatlakoztatható és használható legyen – nincs forrasztás, nincs konfiguráció, nincs gond.

Bővíthető HUB további modulokért

Több mint 4 vagy 6 Filamentre van szüksége? Semmi gond. A bővíthető HUB lehetővé teszi, így a beállítástól függően 8, 12 vagy 16 csatornát is kialakíthat. Ezáltal a rendszere rendkívül sokoldalú és bővíthető.

Nagyobb stabilitás a redundanciának köszönhetően

A maximális kontroll érdekében a készlet fokozott biztonsági és redundancia funkciókat kínál:

• 6 + 6 végponti port
• 4 + 4 meghajtóport

Néhány port alternatív módon használható hibatűrő rendszerarchitektúrák kiépítéséhez. Az egyidejű kettős használat nem támogatott, de a kapcsolás/biztonsági mentés igen.

Optimális nyomtatási feltételek mindenkor

A KMS PCB Kit biztosítja, hogy a beállítás mindig a legjobb körülmények között legyen elvégezhető:

► Integrált HTU21D érzékelő: Nagy pontosságú hőmérséklet- és páratartalom-érzékelő (±0,5 °C), amely folyamatosan figyeli a belső környezeti feltételeket. Ez biztosítja, hogy a Filament és az alkatrészek optimális állapotban maradjanak.

► NTC csatlakozás külső érzékelőkhöz: Az NTC 100K hőmérséklet-érzékelő portja lehetővé teszi további mérési pontok rögzítését – ideális, ha bizonyos modulokat jobban meg szeretne figyelni.

► Nagy teljesítményű MOSFET-ek: Támogatják a külső fűtőmodulok csatlakoztatását az aktív Filament szárításhoz. Ez csökkenti a nedvességet, megakadályozza az eltömődéseket és növeli a nyomtatás megbízhatóságát.

Maximális rendszerstabilitás

Ez a készlet úgy lett kialakítva, hogy következetesen stabil, zavartalan színváltozásokat biztosítson:

► Csökkentett jelinterferencia: Az MX3.0 szabványú árnyékolt kábelek tiszta adat- és energiaátvitelt biztosítanak – akadozásmentes, konzisztens többszínű nyomatokhoz.

► Integrált, innovatív érzékelőkialakítás: A távolságkódolás lehetővé teszi a Filament pontos felismerését és megakadályozza a téves leolvasásokat az anyagváltások során.

► Négy TMC2209 meghajtó a fedélzeten: Ultrakönnyű, csendes motorműködés stabil nyomatékszabályozással. Ez biztosítja a sima Shuttle mozgásokat és a tiszta Filamentváltást.

► Megbízható trigger és Dual-Stage Buffer: Az optoelektronikus jelkezelés a teljes láncon biztosítja, hogy minden parancs pontosan rögzítésre és stabilan továbbításra kerüljön.

Robusztus védelem – hosszú távú teljesítmény

A KMS PCB Kit robusztus védelmi architektúrára támaszkodik, amely megbízhatóan védi az összes elektronikus alkatrészt:

► Fordított polaritás elleni védelem: A beépített fordított polaritás elleni védelem megakadályozza a helytelenül csatlakoztatott tápegységek okozta károkat. Ez biztosítja, hogy a rendszer védve maradjon még a véletlen kábelezési hibák esetén is.

► ESD védelem: Speciális ESD áramkörök védik az érzékeny alkatrészeket az elektrosztatikus kisülésektől, amelyek a modulok beszerelése vagy eltávolítása során előfordulhatnak.

Ez a dupla védőréteg jelentősen megnöveli a teljes rendszer élettartamát, és biztosítja, hogy a Multi-Color rendszer megbízhatóan működjön még folyamatos használat mellett is.

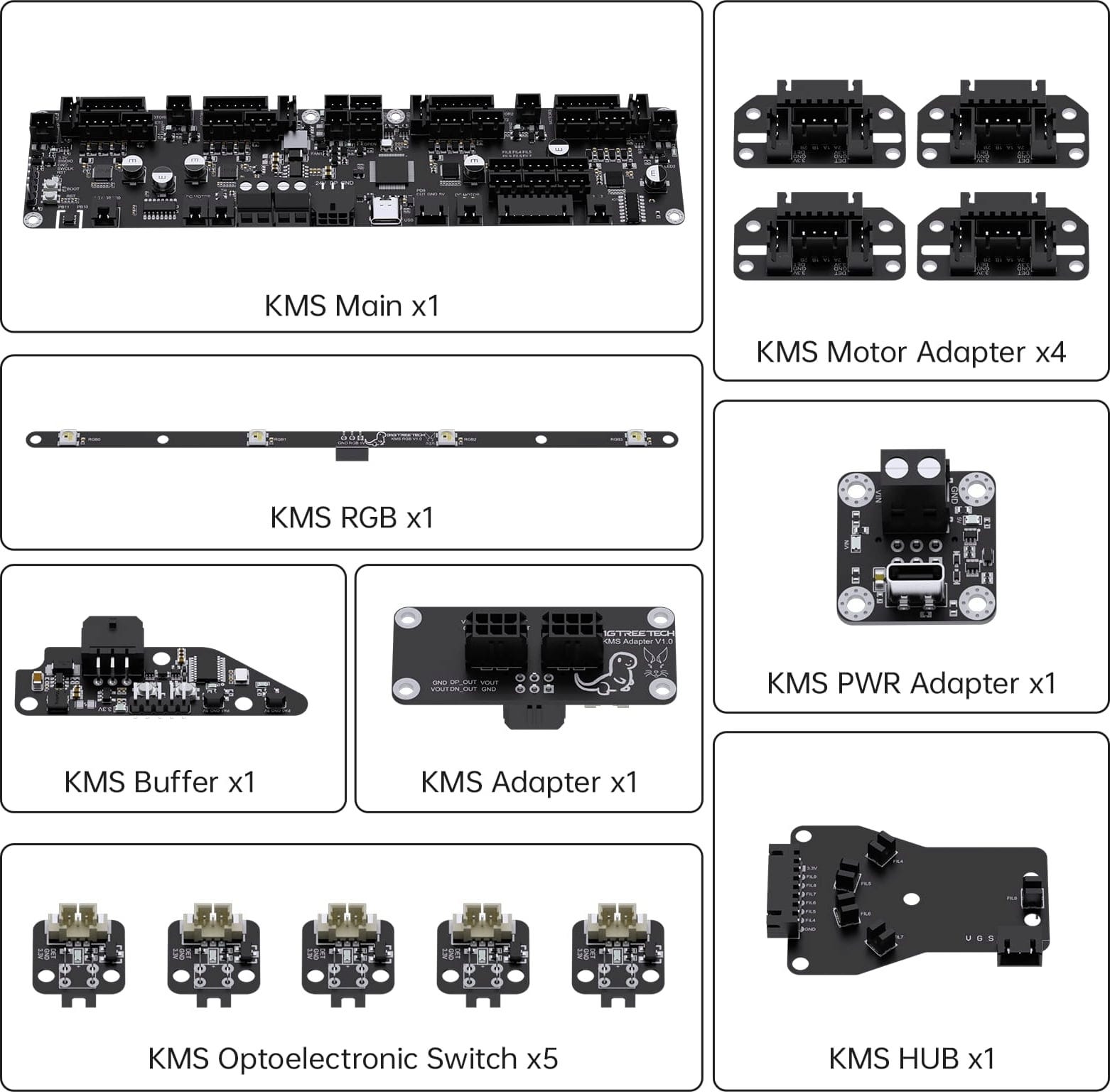

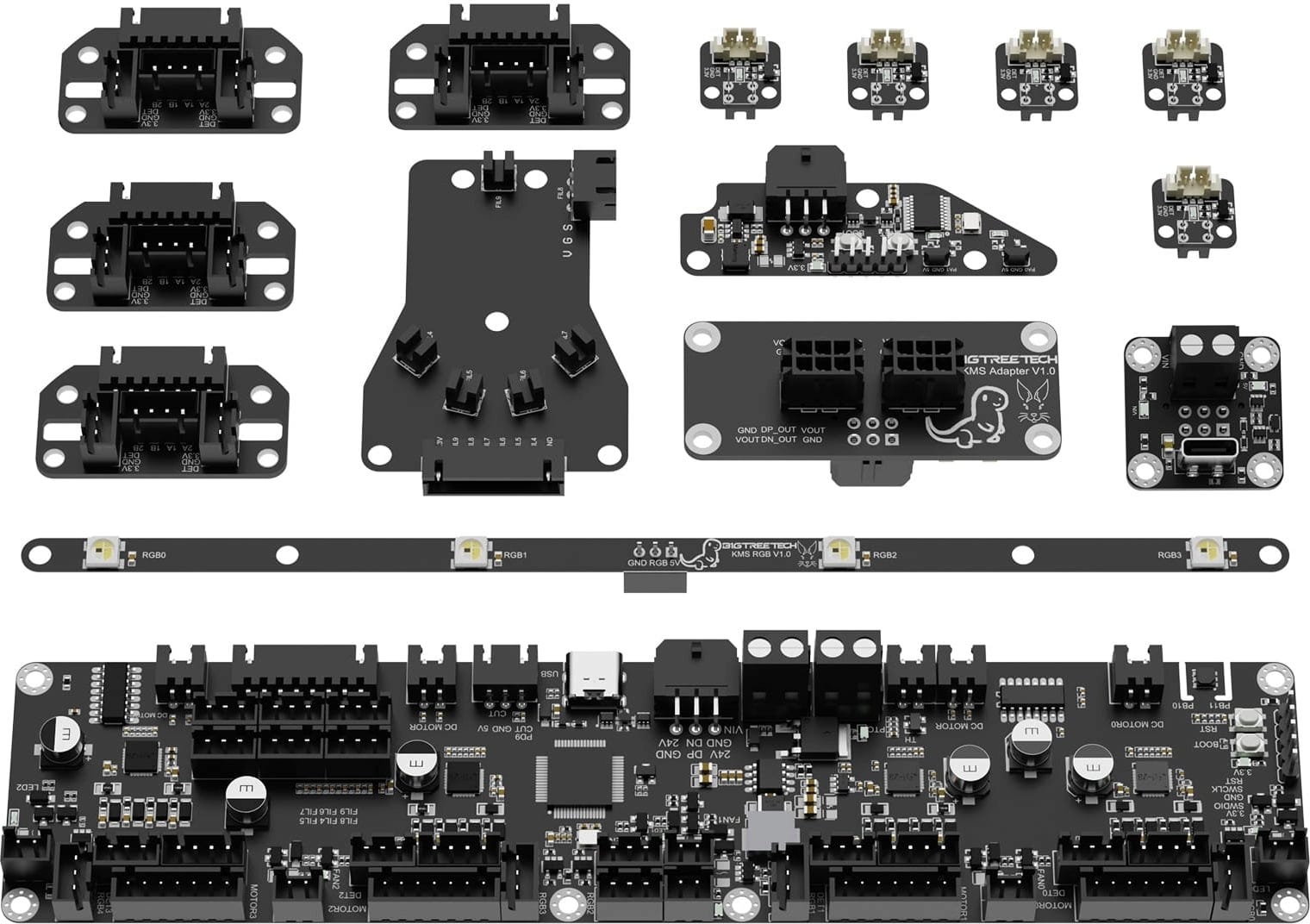

A csomag tartalma:

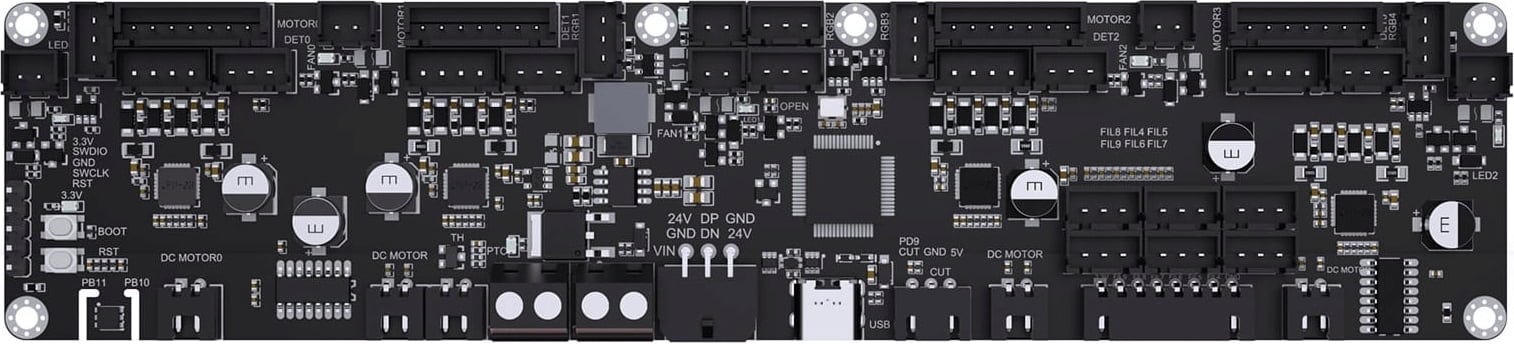

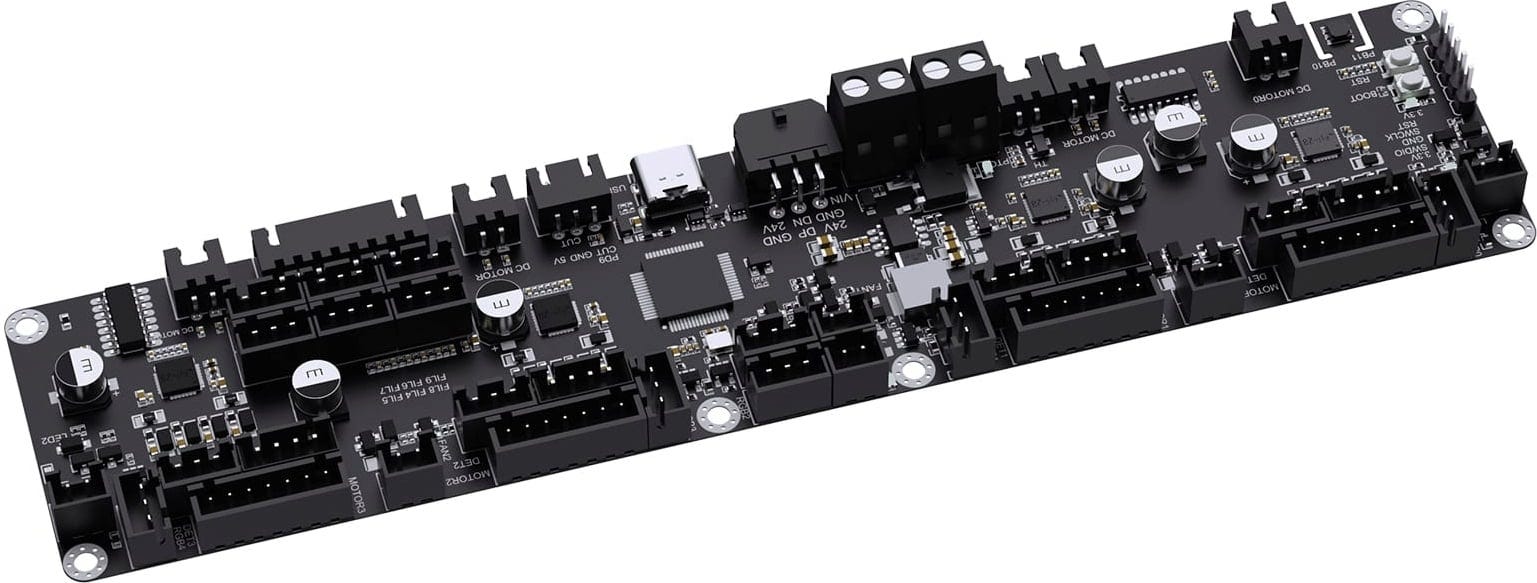

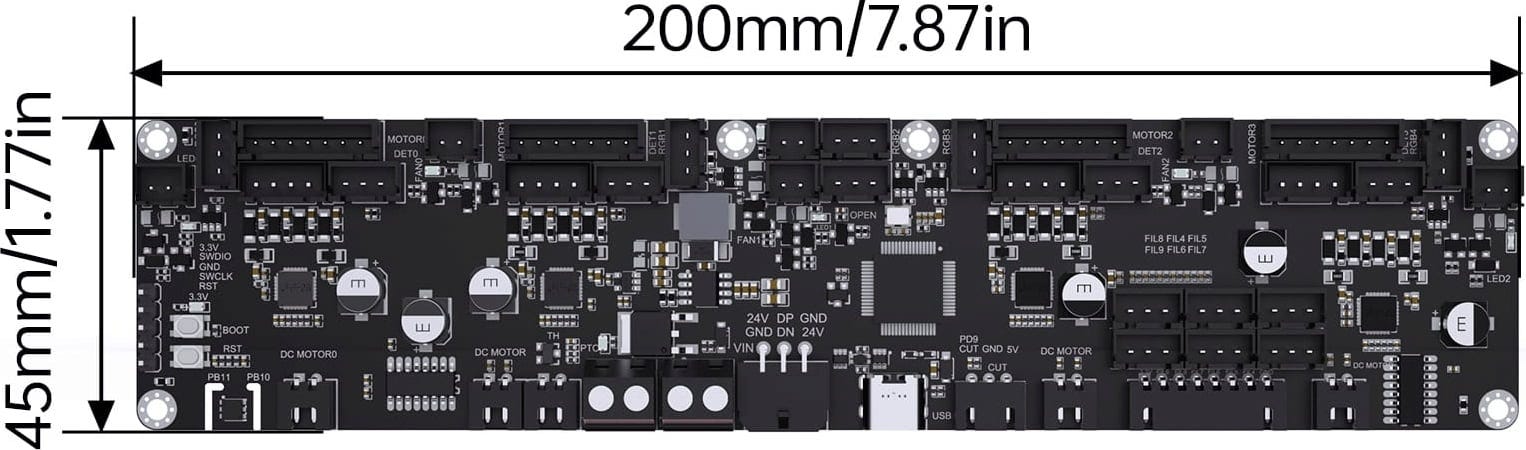

• KMS Mainboard

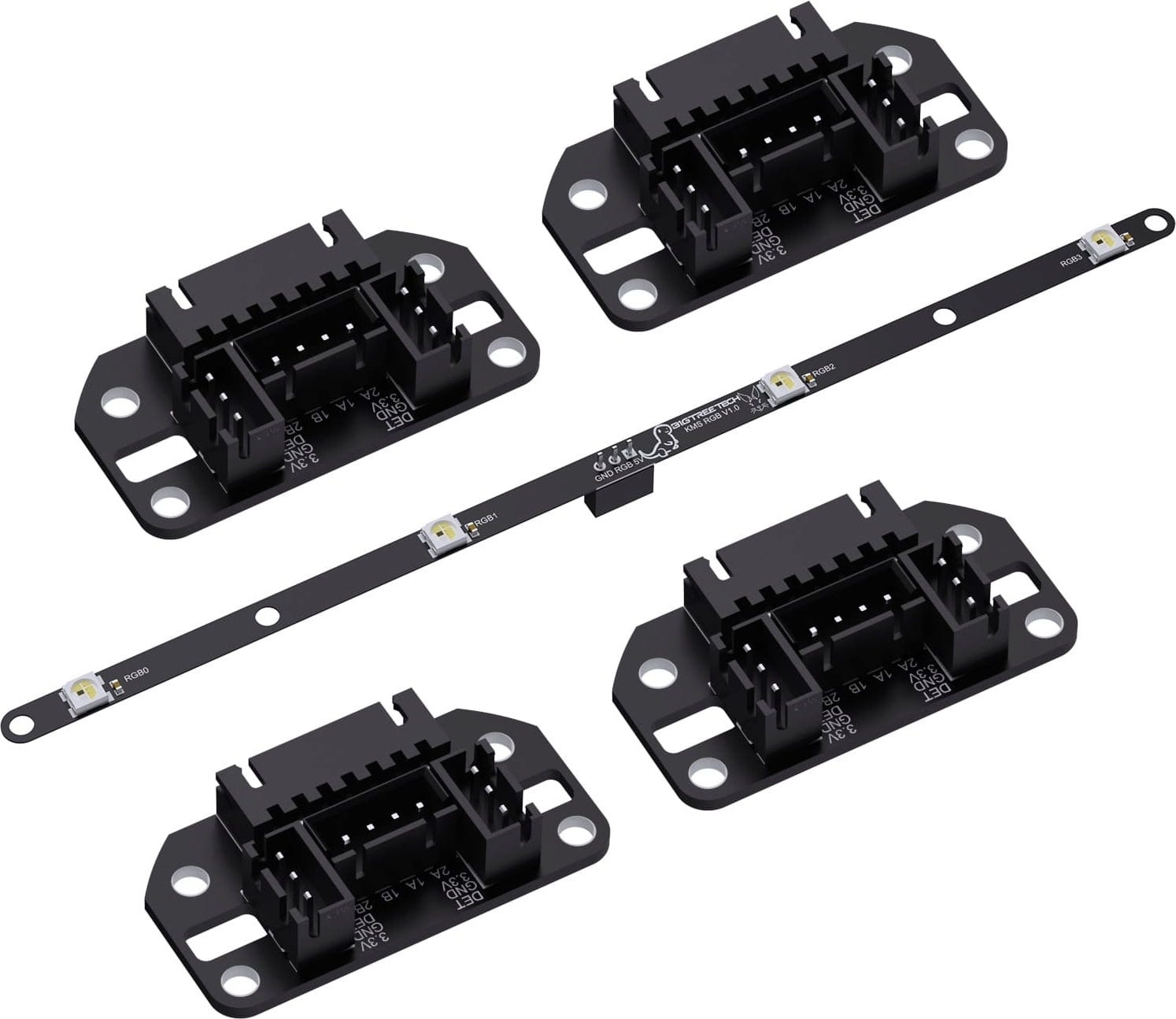

• 4 x KMS Motor Adapter
• 1 x KMS RGB

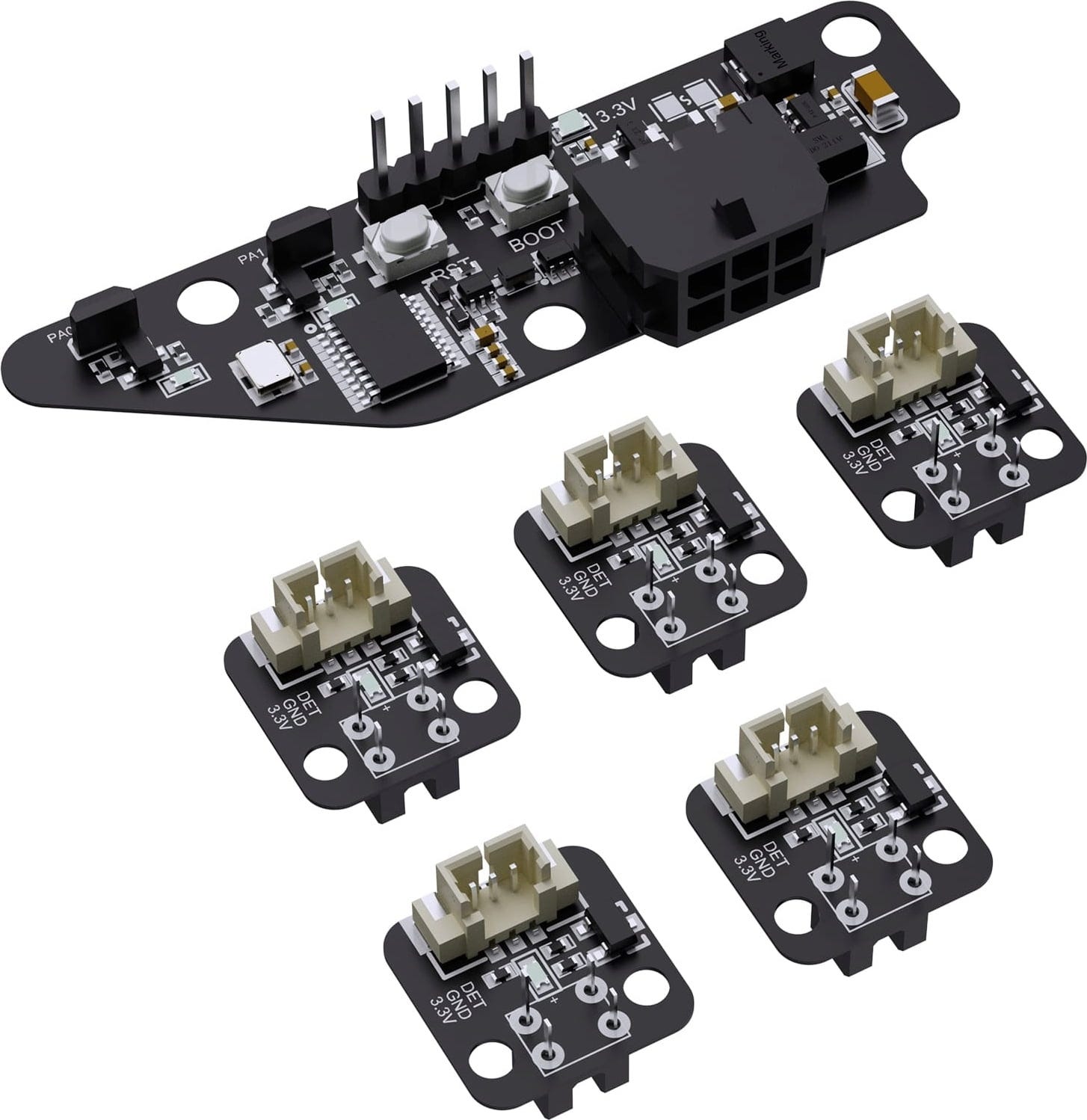

• 1 x KMS Buffer

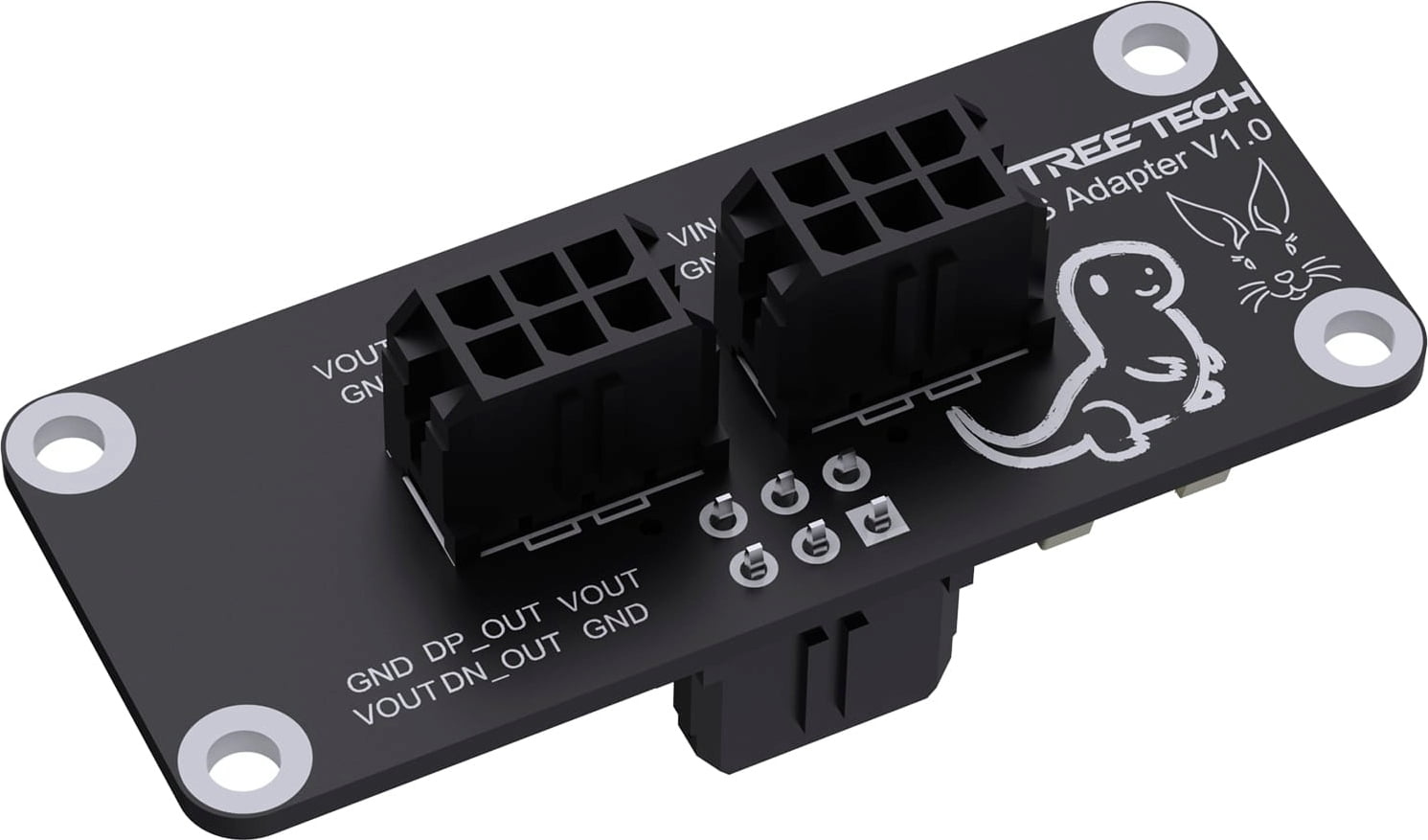

• 1 x KMS Adapter
• 1 x KMS PWR Adapter

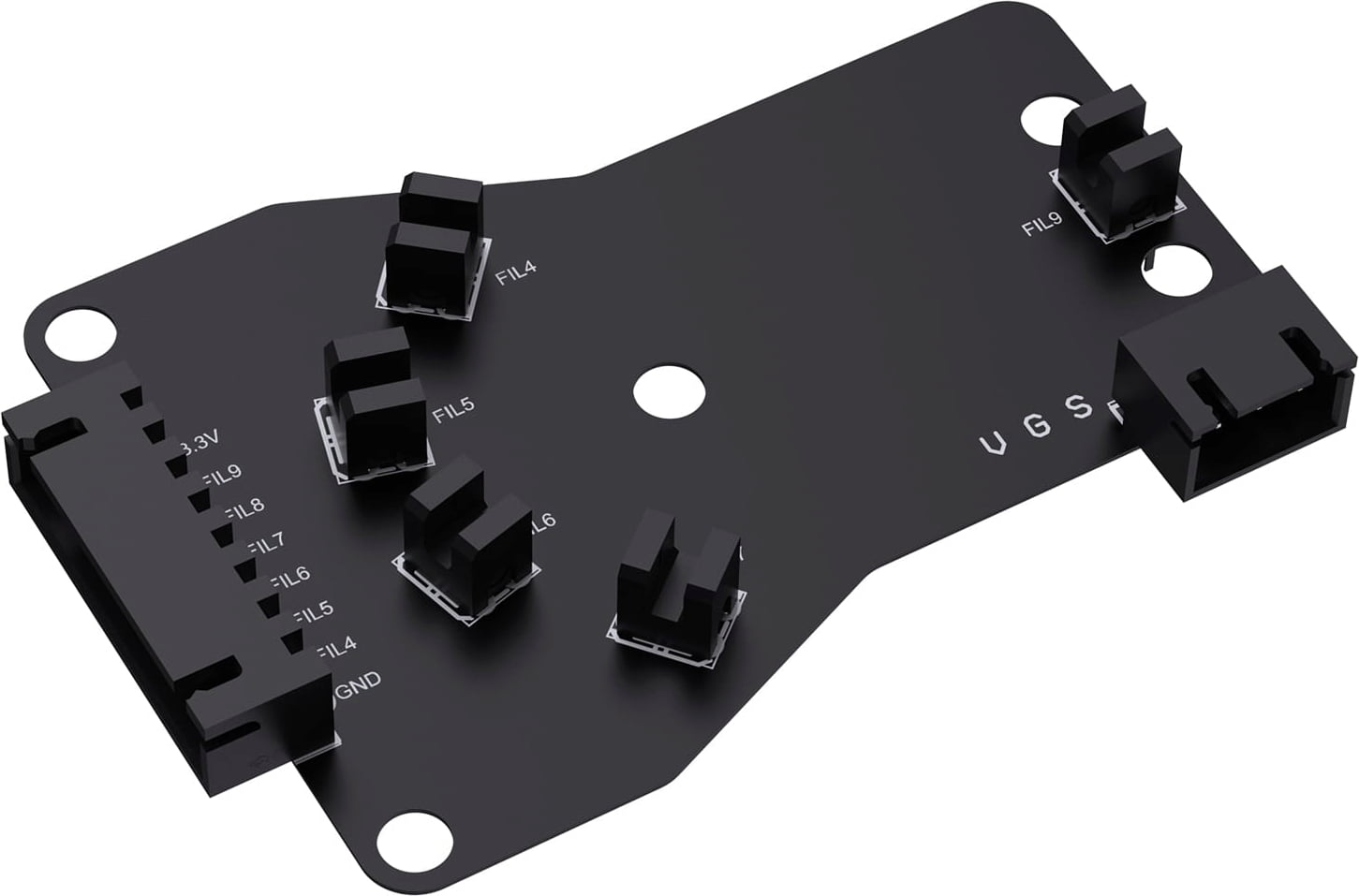

• 1 x KMS Hub
• 1 x KMS optoelektronikus kapcsoló

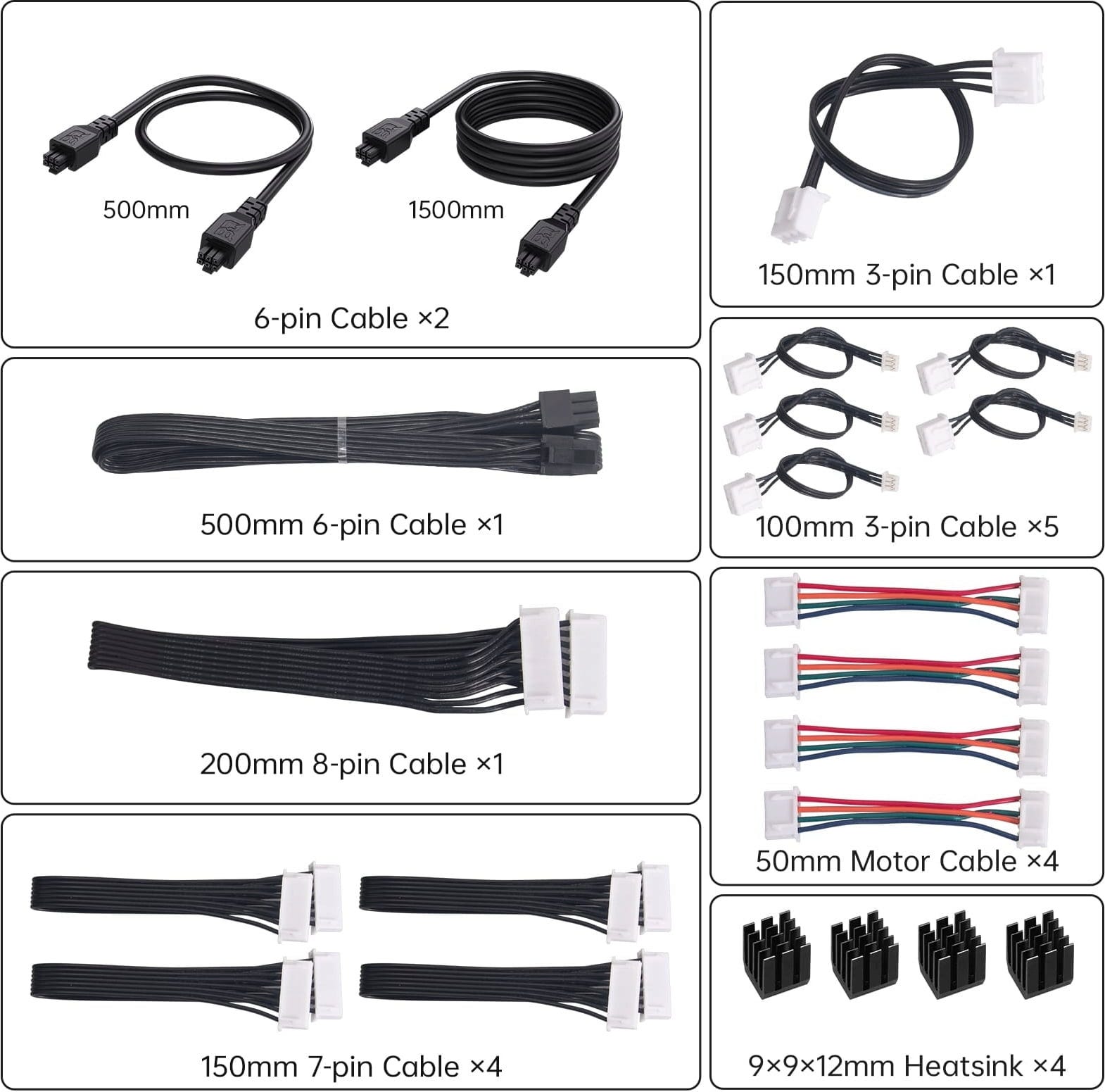

• 2 x 6-Pin Kabel, 500 mm, 1500 mm
• 1 x 3-Pin Kabel, 150 mm
• 1 x 6-Pin Kabel, 500 mm
• 5 x 3-Pin Kabel, 100 mm
• 1 x 8-Pin Kabel, 200 mm
• 4 x Motor Kabel, 50 mm
• 4 x 7-Pin Kabel, 150 mm
• 4 x Heatsink, 9 x 9 x 12 mm

Műszaki adatok:
