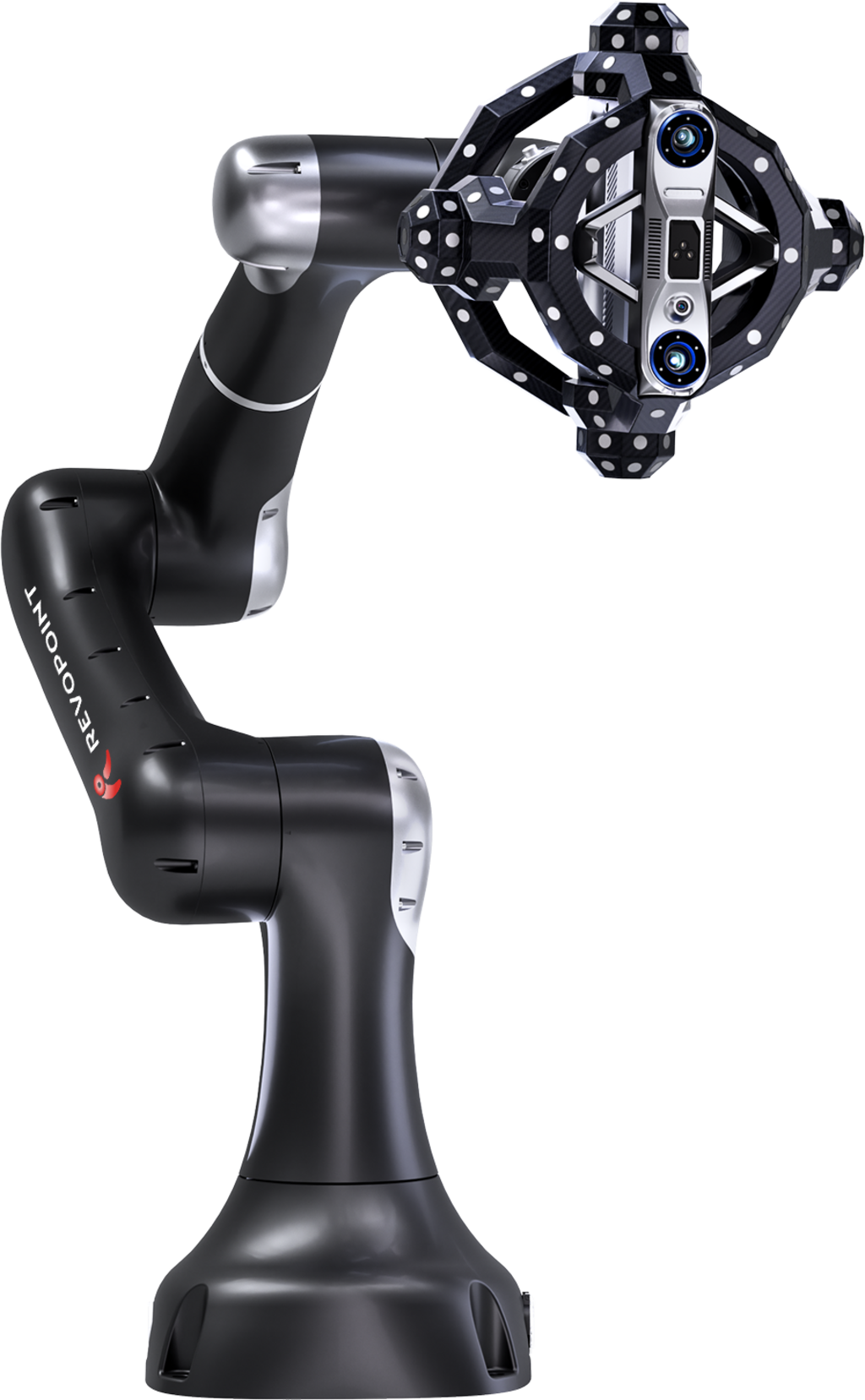

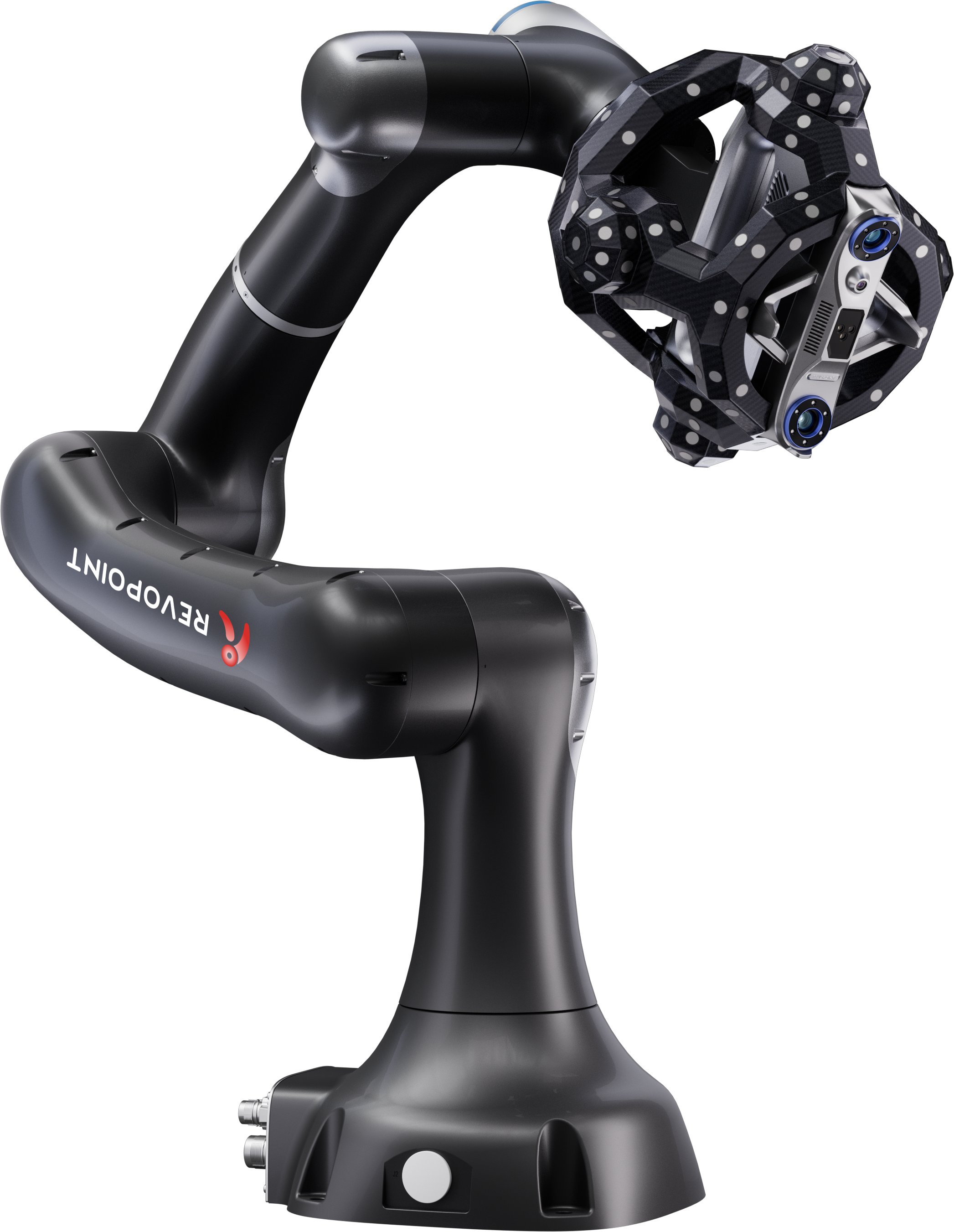

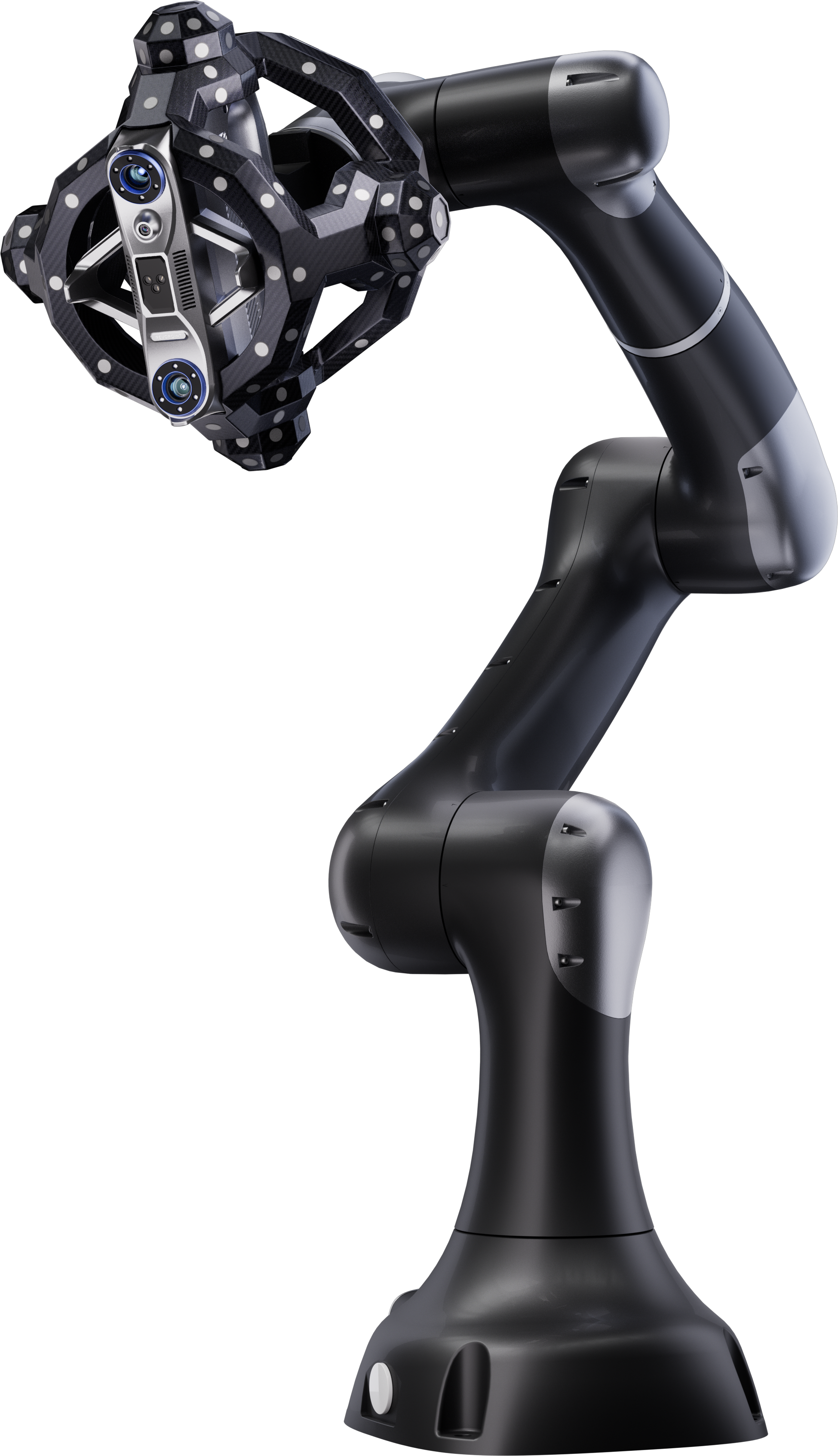

Revopoint Robot Metrohub 09T Robot 3D Scanning System, 1 szett

A Revopoint Metrohub 09T Robot 3D Scanning System egy teljesen integrált megoldás az automatizált 3D-szkenneléshez és mérési feladatokhoz laboratóriumokban, tesztállomásokon és gyártósorokon. A rendszer kombinálja a Vbot 9 hattengelyes kollaboratív robotkart a rendkívül pontos Metrohub-Tracking rendszerrel és a Trackit optikai Tracking 3D-szkennerrel, így teljesen automatizált munkafolyamatot biztosít az alkatrészek rögzítésétől az értékelésig. Az érzékeny erőérzékelőknek, az intuitív Drag-to-Teach kezelésnek és a Revo szoftverrel való zökkenőmentes integrációnak köszönhetően a rendszer teljesen új lehetőségeket nyit meg a Reverse Engineering, a minőség-ellenőrzés és a sorozatgyártás ellenőrzése terén!

Automatizált robot-szkennelések

A kollaboratív Metrohub teljesen automatizált 3D-felvételt és -mérését teszi lehetővé teljes alkatrészsorozatok számára. A beépített erőérzékelőknek köszönhetően a rendszer a legkisebb érintéseket is érzékeli, és potenciális ütközések esetén azonnal leáll. Így biztonságosan és produktívan dolgozhat a robotkar mellett, külön biztonsági zónák vagy védőrácsok nélkül.

Komplex szkennelések egyszerű automatizálása

A rugalmas, hattengelyes Vbot 9 robotkar a Trackit Optical Tracking 3D-szkennerrel kombinálva akár 0,5 m átmérőjű komplex geometriákat is teljesen automatikusan rögzít. A precíz mozgásvezérlés és az optikai Tracking kombinációja minden szkennelési pozícióban megbízható pontfelhőket biztosít.

• Volumetrikus pontosság: 0,025 mm + 0,04 mm x L (m),
• Mozgási szabadság: 6 tengelyes, ±360° mozgási sugár.

Valós idejű, nagy sebességű ellenőrzés

30 keresztvonalas kék lézerrel és másodpercenként akár 1,5 millió méréses mérési sebességgel a Metrohub rendszer zökkenőmentesen integrálható a meglévő gyártósorokba. A Marker nélküli Tracking hatékony automatizált ellenőrzést tesz lehetővé anélkül, hogy az alkatrészeket referenciapontokkal kellene ellátni. Ennek eredményeként jelentősen nő az ellenőrzési és gyártási hatékonyság.

6 tengelyes erőérzékelő rendszer a legmagasabb pontosságért

A Vbot 9 beépített 6-tengelyes erőérzékelő rendszerrel rendelkezik, amely valós időben rendkívül érzékeny erővisszacsatolást biztosít a robot számára. Ezáltal a rendszer dinamikusan reagálhat a külső hatásokra, pontos erőszabályozást végezhet, valamint rendkívül precíz, komplex manipulációs feladatokat hajthat végre.

Intuitív Drag-to-Teach programozás

A Drag-to-teach funkció gyerekjátékká teszi a robot programozását: a bonyolult kódsorok helyett egyszerűen kézzel vezeti végig a robotkart a kívánt mozdulatsorozaton – a rendszer megjegyzi a pozíciókat, és pontosan megismétli azokat. Így a kezdők is néhány perc alatt konfigurálhatnak komplex szkennelési folyamatokat.

Plug-and-Play 3D-automatizálás

A rendszer három intuitív módszert kínál a szkennelési pályák létrehozásához:

• Drag-to-Teach: kézi betanítás a robot mozgatásával
• CAD-to-Path: automatikus pályakészítés meglévő CAD-adatok alapján
• Vision-to-Path: kamerával támogatott pályagenerálás az felismert alkatrész alapján

Ezzel jelentősen csökkentheti a programozási ráfordítást, és még a komplex szkennelési rutinokat is gyorsan, rugalmasan és pontosan elkészítheti.

Teljes integráció a Revo szoftverbe

A Robot 3D Scanning System zökkenőmentesen integrálódik a Revo szoftvercsomagba:

• Revo Measure: automatikus CAD-import, háló- és pontfelhő-összehasonlítás CAD-adatokkal, GD&T-mérések egyetlen kattintással;
• Revo Design: Zökkenőmentes „scan-to-CAD” Workflow a gyors és pontos visszafejtéshez.

Így a rendszer egy egységes szoftverkörnyezetben fedi le a teljes folyamatot a 3D-felvételtől az értékelésen át a tervezésig.

Kalibrálás mindössze 25 perc alatt

A hosszadalmas, hibalehetőségekkel terhelt kalibrálási folyamatok helyett a rendszer a Trackit és a Vbot közötti automatikus, Multi-Pose kalibrálási rendszerre támaszkodik. A teljes kalibrálás mindössze 25 perc alatt befejeződik. Emberi hibalehetőségek nélkül, megbízható, megismételhető eredményekkel.

A biztonság már a tervezésbe is beépítve

Az 1N-es erőérzékenységnek köszönhetően a Vbot 9 a legkisebb érintést is érzékeli, és azonnal leáll. Így biztonsági kerítések vagy külön zónák nélkül is közvetlenül a robot mellett dolgozhat.

Nyitott szoftveres interfész harmadik féltől származó alkalmazásokhoz

A TCP/IP szoftvervezérlő protokoll segítségével a rendszer problémamentesen integrálható meglévő vezérlőszoftverekbe és automatizálási környezetekbe. Ideális gyártási automatizáláshoz, ellenőrzéshez, Batch 3D-Scanning tevékenységhez, valamint egyedi alkalmazásokhoz a kutatásban és a gyártásban.

Leszerelhető és rugalmas

A 3D-szkenner levehető, és önálló, kézi alkalmazásokhoz is használható. Így a rendszerrel nemcsak automatizált megoldást kap, hanem egy mobil kézi szkenner rugalmasságát is speciális feladatokhoz!

A csomag tartalma:

• 1 x Trackit Tracking 3D-Scanner
• 1 x Vbot 9 Roboter
• 1 x Vészleállító gomb
• 1 x Ethernet-kábel
• 1 x Tápegység a Vbot 9 robothoz
• 1 x Elektromos fém forgótányér
• 1 x Scanner adapter
• 8 x T-alakú célpont
• 1 x Mérőtömb (Gauge Block)
• Hatszögletű kulcskészlet lapos fejű csavarhúzóval
• 40 x Csavar
• 20 x Kábelkapocs
• 1 x Tapadókorongos kábelrögzítő
• 1 x Pin-szerszám
• TrackBot szoftver

Műszaki adatok:

► Trackit Optical Tracking 3D Scanner

Scanner:

Trackit:

► Vbot 9 Robot
